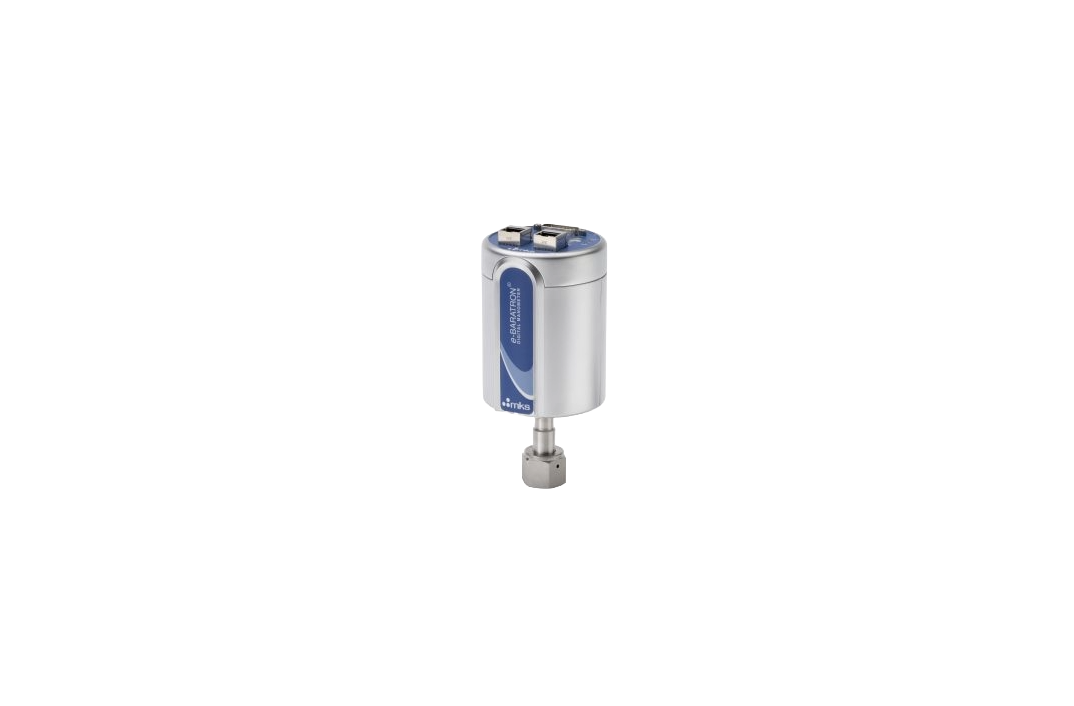

DA02B Vyhřívané a nevyhřívané Baratrony® s EtherCAT® 0,1-1000 Torr
DA02B EtherCAT® Baratron® Kapacitní manometr. Tento model pokračuje ve vysokém výkonu do síťových systémů, používaje průmyslový standard EtherCAT digitální komunikace pro připojení k složitým procesním nástrojům. Založen na osvědčených produktech Baratron 627C a 628C vybavených Ethernetem, EtherCAT Baratron manometr splňuje aktuální SEMI® EtherCAT Common Device Profile a je navržen pro použití v pokročilých zpracovatelských systémech.
Nevyhřívaná nebo řízená na 45°C, 80°C nebo 100°C
Komunikace EtherCAT® a výstup 0-10 VDC proporcionální k tlaku
Plná škála měření od 0,1 do 1000 Torr (13,3 Pa až 133,3 kPa)
K dispozici standardní nebo leptané senzory
Plně svařovaný senzor z Inconelu a Incoloy® pro extrémně vysokou odolnost proti korozi
Specifikace
| Typ | Tlakový/vakuový transducer |
| Typ měření | Absolutní |
| Teplota senzoru | Řízená na 45°C, 80°C nebo 100°C |
| Rozsah tlaku plné škály | 0,1, 0,25, 1, 2, 10, 20, 50, 100, 200, 500 a 1000 Torr (a metrické ekvivalenty) |
| Přesnost |
Modely na 45°C: 0,10% z měření pro rozsahy ≥1 Torr, 0,15% z měření pro rozsahy <1 Torr Modely na 80°C a 100°C: 0,25% z měření pro rozsahy ≥1 Torr, 0,50% z měření pro rozsahy <1 Torr |
| Rozlišení | 0,001% plné škály |
| Protokol komunikace | EtherCAT® |
| Analogový výstup | 0-10 VDC do >10Ω zátěže |
| Analogový konektor | 15-pinový samčí D-subminiature |
| Digitální konektor | Dva (2) RJ45 samice pro příchozí a síťové signály |
| Teplotní koeficient nuly |
Modely na 45°C: 0,002% plné škály/°C pro rozsahy ≥1 Torr; 0,005% plné škály/°C pro rozsahy <1 Torr Modely na 80°C a 100°C: 0,002% plné škály/°C pro rozsahy ≥1 Torr; 0,010% plné škály/°C pro rozsahy <1 Torr |
| Teplotní koeficient rozsahu | 0,02% z měření/°C |
| Provozní teplota okolí |
Modely na 45°C: 15-40°C Modely na 80°C a 100°C: 15-50°C |
| Objem | 6,3 cm³ |
| Doba zahřátí | 2 hodiny pro rozsahy ≥1 Torr, 4 hodiny pro rozsahy <1 Torr |
| Limit přetlaku | 45 psia (310 kPa) |
| Vystavené materiály | Niklové slitiny Inconel® a Incoloy® |
| Požadavky na napájení |
Nevyhřívané modely: +24 VDC ±10% (300mA) Modely na 45°C: +24 VDC ±10% (600 mA) Modely na 80°C a 100°C: +24 VDC ±10% (800 mA), ±15VDC ±5% (300mA) |
| Shoda | 2014/30/EU, 2011/65/EU |
