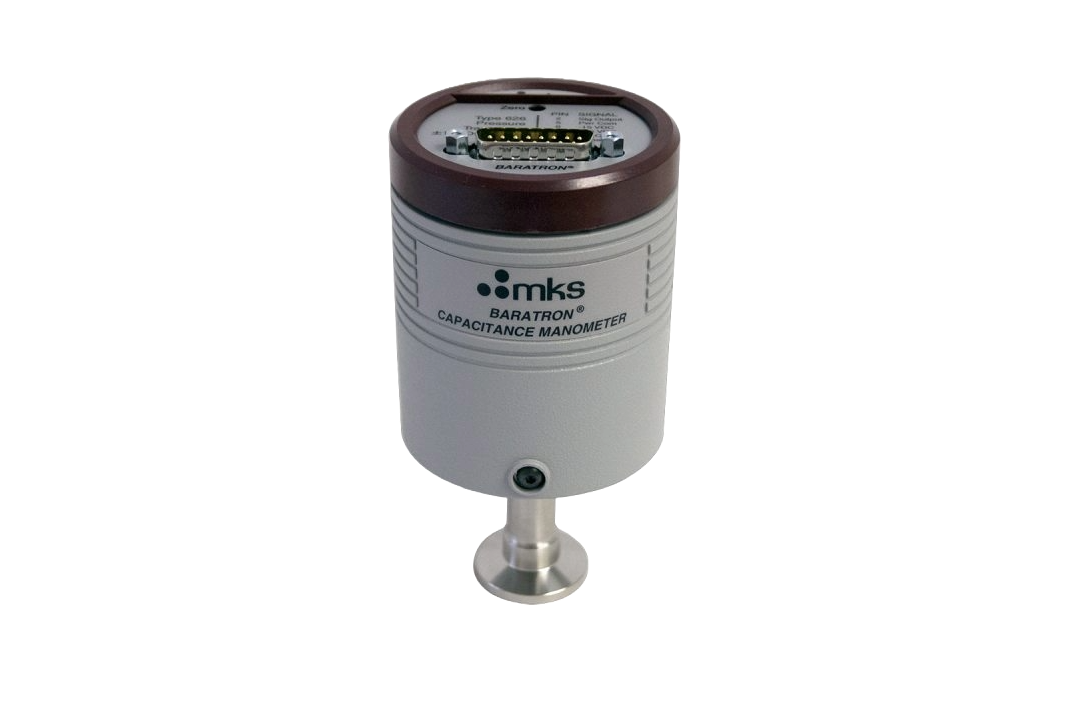

626D Nevyhřívaný absolutní Baratron® 0,1-1000 Torr
The 626D Absolutní Baratron® je nejnovější ze série MKS analogových kapacitních, vysokovýkonných transducerů pro vakuové a tlakové aplikace. Vyžaduje vstupní napětí ±15VDC a poskytuje analogový výstupní signál v rozsahu 0-10 VDC, který je lineární s tlakem.
Proportionalní analogový výstup 0 až 10 VDC s 15-pinovým D-sub konektorem
Přímé měření celkového tlaku v komoře nezávisle na typu nebo složení plynu
Dlouhodobá stabilita výstupu pro opakovatelnost procesu na úrovni současného stavu techniky
Základní senzor vyrobený z niklových slitin Inconel® a Incoloy®, který funguje bez poškození téměř ve všech chemických prostředích
Vysoký limit přetížení zajišťuje spolehlivost v případě poruch systému
Specifikováno v procentech odečtu pro nejlepší přesnost a zlepšení výtěžnosti procesu
Specifikace:
| Typ | Vakuum/tlakový Transducer |
| Typ měření | Absolutní |
| Plný měřicí rozsah tlaku | 0.1, 0.25, 1, 2, 10, 20, 100, 500 nebo 1000 Torr a jejich metrické ekvivalenty |
| Teplota senzoru | Okolní |
| Analogový výstup | 0-10 VDC do zátěže > 10 kΩ |
| Elektrický konektor | 15-pinový D-subminiature |
| Nulový teplotní koeficient | 0.005% FS/°C pro rozsahy 10 až 1000 Torr |
| 0.010% FS/°C pro rozsah 2 Torr | |
| 0.015% FS/°C pro rozsah 1 Torr | |
| 0.020% FS/°C pro rozsahy < 1 Torr | |
| Teplotní koeficient rozsahu | 0.04% odečtu/°C |
| Okolní teplotní rozsah provozu | 0-50°C |
| Rozlišení | 0.001% plného měřítka |
| Objem | 6.3 cm³ |
| Limit přetížení | 45 psia (310 kPa) |
| Exponované materiály | Niklové slitiny Inconel® a Incoloy® |
| Požadavky na napájení | ±15 VDC (±5%) @ 35 mA |
| Shoda | CE, splňuje Směrnici EMC 2004/108/EC |
