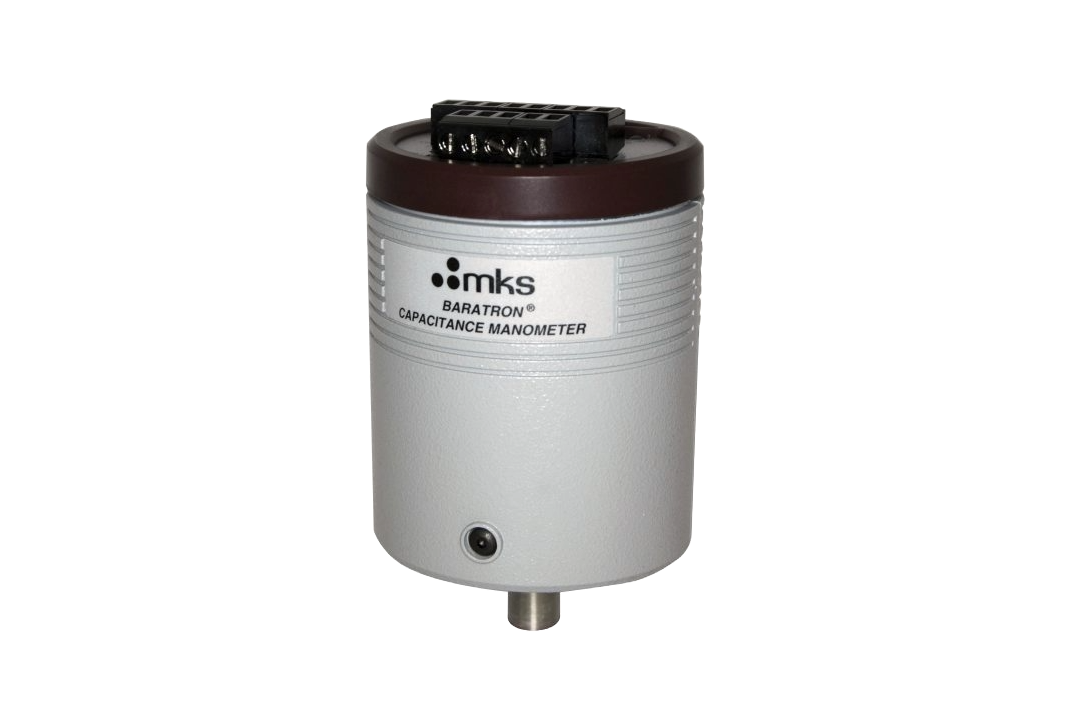

623H Nevyhřívaný absolutní Baratron® s vypínacími body 1-1000 Torr
Baratron® 623H je nevyhřívaný absolutní kapacitní manometr s přepínacími body, který disponuje dvěma uživatelsky nastavitelnými relé pro procesní body s nastavením v rozsahu od 0,1% do 100% plného měřítka nebo ekvivalentního napětí 0,01 až 10 VDC. Dvoubarevné LED diody indikují stav relé. Běžné použití relé zahrnuje překrytí čerpadla a aktivaci ventilu.
Analogový výstup 0 až 10 VDC s terminálovým blokem
Dvě relé pro procesní body s indikátory LED a testovacími body pro napětí
Měří celkový tlak přímo, nezávisle na složení plynu
Všechny mokré povrchy jsou odolné vůči korozi díky niklovým slitinám Inconel®
Integrovaný kádink poskytuje ochranu proti částicím
Přesnost v procentech odečtu pro opakovatelnější výstupní signál
Specifikace:
| Typ | Vakuový/tlakový transducer |
| Typ měření | Absolutní |
| Plné měřicí rozsahy tlaku | 10, 20, 100, 500 a 1000 Torr |
| Rozsah plného měřítka | Okolní |
| Analogový výstup | 0-10 VDC do zátěže >10 kΩ |
| Přesnost | 0,25% odečtu |
| Elektrický konektor | 5-pinový terminálový blok |
| Nulový teplotní koeficient | 0,005% plného měřítka/°C |
| Teplotní koeficient rozsahu | 0,04% odečtu/°C |
| Teplotní rozsah provozu | 0-50°C |
| Rozlišení | 0,001% plného měřítka |
| Objem | 6,3 cc |
| Limit přetížení | 45 psia (310 kPa) |
| Exponované materiály | Niklové slitiny Incoloy® a Inconel® |
| Doba zahřátí | 30 minut |
| Procesní body | 2 |
| Hodnocení relé pro procesní body | SPDT, 1 Amp @ 30 VDC nebo 0,5 Amp @ 30 VAC rezistivní |
| Požadavky na napájení | ±15 VDC ±5% @ 75 mA |
| Shoda | Plně v souladu s směrnicí EMC 2014/30/EU, Plně v souladu s směrnicí RoHS 2011/65/EU |
