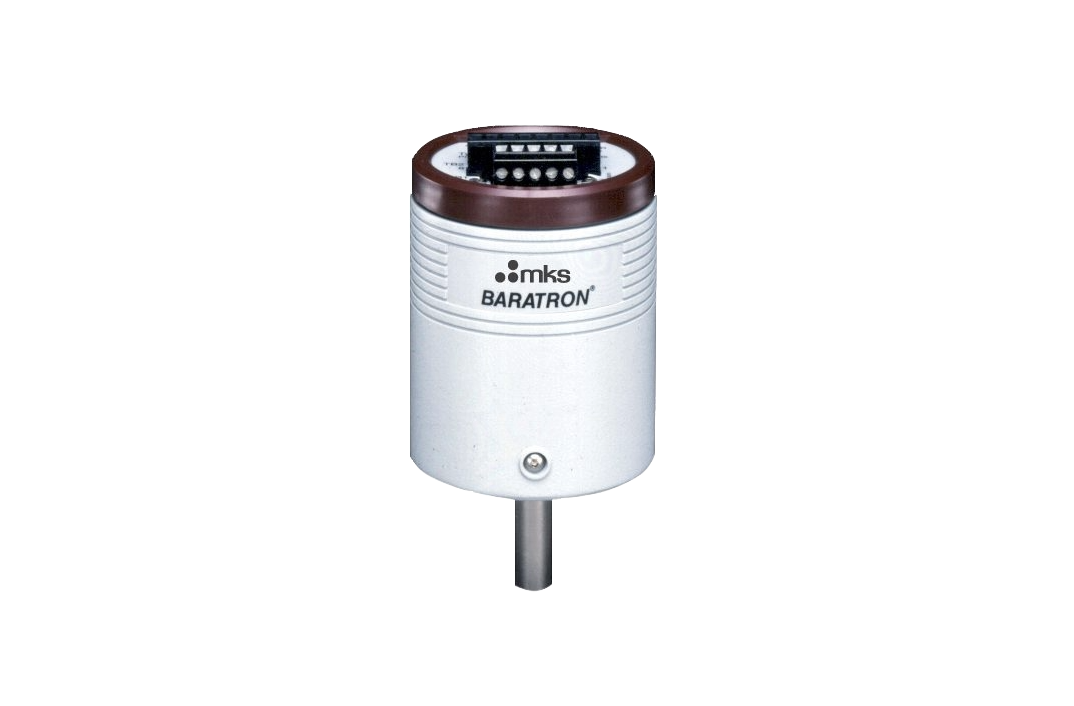

622D Nevyhřívaný absolutní Baratron® 1-1000 Torr
Baratron® 622D je nevyhřívaný absolutní kapacitní manometr nejnovějšího typu od společnosti MKS, který je založen na analogové technologii kapacity a poskytuje vysoký výkon pro měření vakua a tlaku. Vyžaduje vstupní napětí ±15 VDC a poskytuje analogový výstupní signál 0-10 VDC, který je lineární s tlakem.
Analogový výstup 0 až 10 VDC s terminálovým blokem
Přímé měření celkového tlaku v komoře, nezávisle na typu plynu
Dlouhodobá stabilita výstupu pro opakovatelnost procesu na nejmodernější úrovni
Základní senzor je vyroben z niklové slitiny Inconel® a Incoloy®
Vysoký limit přetížení zajišťuje spolehlivost v případě poruch systému
Specifikováno v procentech odečtu pro nejlepší přesnost a zlepšení výnosu procesu
Specifikace:
| Typ | Vakuový/tlakový transducer |
| Typ měření | Absolutní |
| Plné měřicí rozsahy tlaku | 1, 2, 10, 20, 100, 500 nebo 1000 Torr a jejich metrické ekvivalenty |
| Teplota senzoru | Okolní |
| Analogový výstup | 0-10 VDC do zátěže > 10 kΩ |
| Přesnost | 0,25% odečtu pro 1-1000 Torr |
| Elektrický konektor | 5-pinový terminálový blok |
| Nulový teplotní koeficient | 0,005% FS/°C pro rozsahy 10-1000 Torr, 0,010% FS/°C pro rozsah 2 Torr, 0,015% FS/°C pro rozsah 1 Torr |
| Teplotní koeficient rozsahu | 0,04% odečtu/°C |
| Teplotní rozsah provozu | 0-50°C |
| Rozlišení | 0,001% plného měřítka |
| Objem | 6,3 cc |
| Limit přetížení | 45 psia (310 kPa) |
| Exponované materiály | Niklové slitiny Inconel® a Incoloy® |
| Požadavky na napájení | ±15VDC (±5%) @ 35 mA |
| Shoda | CE |
