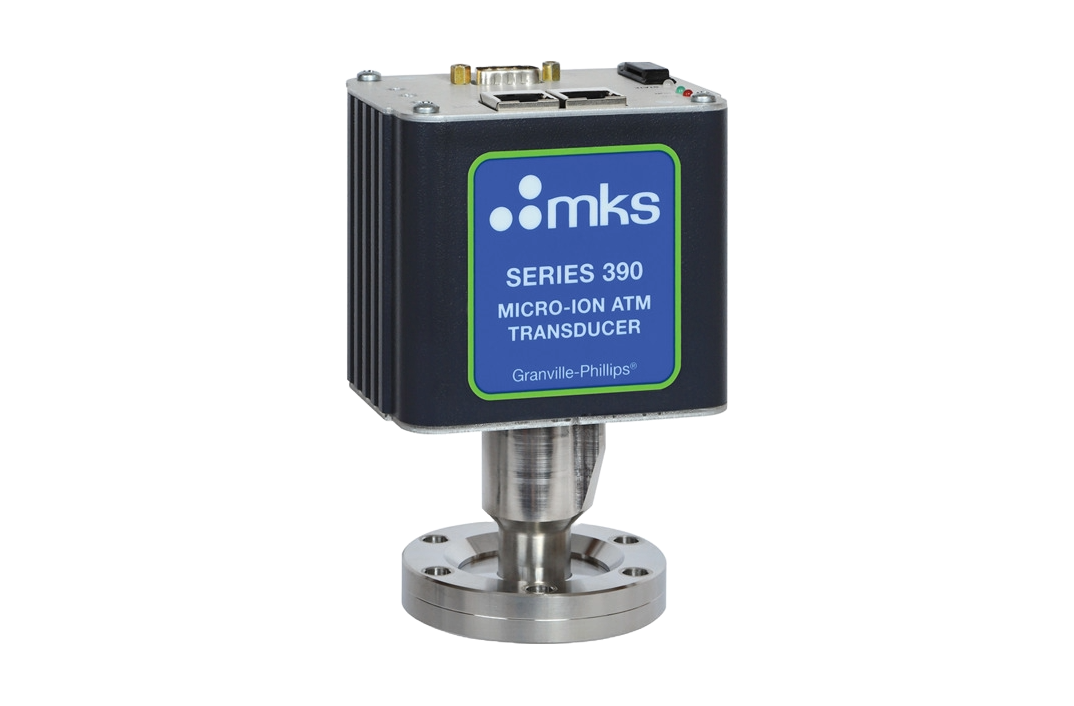

390 Micro-Ion® ATM Vakuové Měrky
Modul Granville-Phillips® 390 Micro-Ion® kombinuje pokročilou technologii ionizačního měřiče Micro-Ion s miniaturizovaným senzorem Conductron a dvěma piezo-rezistivními senzory. Tato integrace zajišťuje přesné a kontinuální měření tlaku od vysokého vakua až po atmosférický tlak. Dvojité filamenty ionizačního měřiče zvyšují provozuschopnost a spolehlivost zařízení. Modul také nabízí přesná měření diferenciálního tlaku a několik možností rozhraní, což jej činí vhodným pro různé aplikace.
Kontinuální měření tlaku: Od 10⁻⁹ Torr do atmosféry
Přesné měření diferenciálního tlaku: Při atmosférickém tlaku
Dvojité filamenty ionizačního měřiče: Zvyšují provozuschopnost zařízení
Volitelné spínací relé: Pro řízení procesu
Rozhraní: Analogové, RS-485, DeviceNet, EtherCAT
Volitelný grafický LCD displej
Technické Specifikace
| Rozsah absolutního měření | 1 x 10⁻⁹ Torr až atmosféra 1,33 x 10⁻⁹ mbar až atmosféra 1,33 x 10⁻⁷ Pascal až atmosféra (vzduch nebo N₂) |
| Rozsah diferenciálního měření | -750 až +250 Torr -999 až +188 mbar -99,9 až 18,8 kPascal |
| Typ | Měřič vakua |
| Senzor | Ionizační měřič |
| Displej | Grafický LCD (volitelně) |
| Provozní teplota | 10° až 40°C (50° až 104°F) |
| Maximální teplota výpal | 105°C (221°F), při odebraných elektronikách |
| Teplota skladování | -40° až +70°C (-40° až +158°F) |
Analogový výstup
| Absolutní tlak | Logaritmický, 0,5 až 7,0 VDC, 0,5 V za desetiletí |
| Diferenciální tlak | Lineární, 1-5 VDC, -750 až +250 Torr |
| Vnitřní objem | 10,8 cc |
| Materiály v kontaktu s prostředím | Nerezová ocel 304 Tantal Tungsten Iridium potažené yttriem Alumina Eutektikum CuAg Kovar Pozlacený nebo niklový Kovar Borosilikátové sklo |
| Elektronické pouzdro a flang | Hliníková extruze s práškovým lakováním |
| Hmotnost | 728,5 g (25,7 oz) s 2.75 ConFlat připojením |
| Shoda | CE |
| Koeficient teplotní změny měřítka | -10 |
| Limit pro rentgenové záření | 3 x 10⁻¹⁰ Torr 4 x 10⁻¹⁰ mbar 4 x 10⁻⁸ Pascal |
| LED indikátor | Stav modulu |
