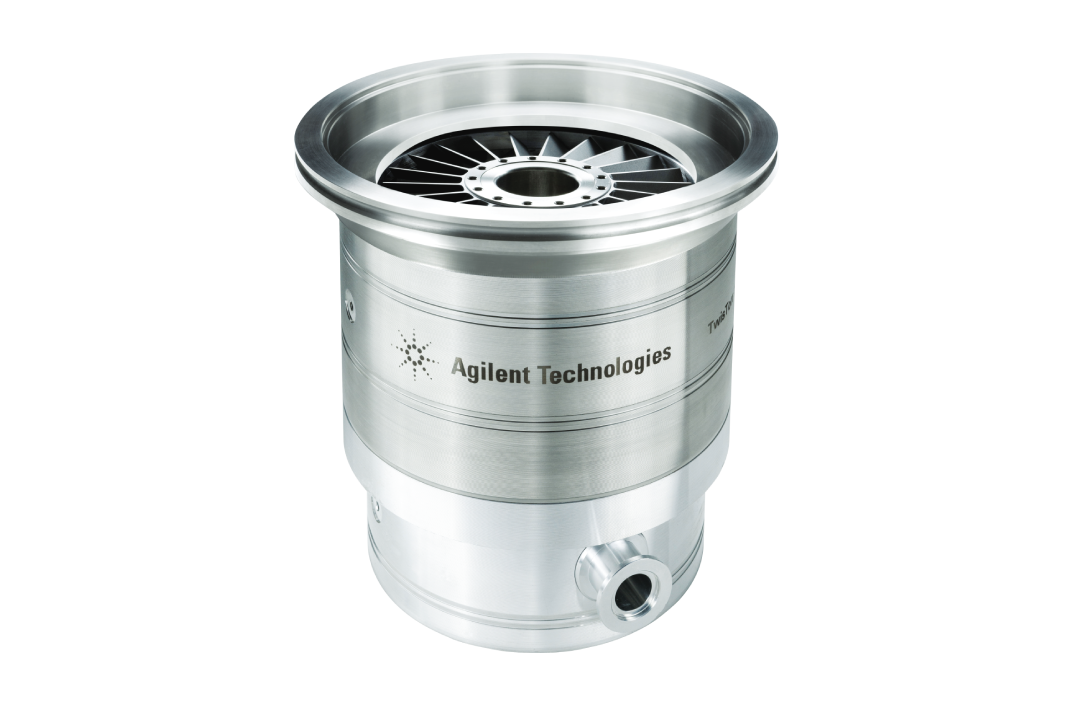

Turbomolekulární vývěva TwisTorr 804 FS

TwisTorr 804 FS nabízí rychlost čerpání 800 L/s pro DN 200 a 250 instalace, vysoké kompresní poměry pro lehké plyny a patentovaný systém Agilent Floating Suspension (AFS), který zajišťuje nízkou úroveň vibrací a hluku. To umožňuje využití pumpy i v citlivých prostředích. Vysoké kompresní poměry, vysoká tolerance předního tlaku a bezúdržbový provoz dělají z TwisTorr 804 FS vysoce výkonnou, spolehlivou pumpu s nízkými provozními náklady.

TwisTorr 804 FS je vynikající volbou pro velké UHV systémy, jaderný výzkum, iontové implantátory, povrchovou analýzu a elektronovou mikroskopii. Inteligentní řídicí jednotka pumpy automaticky optimalizuje její výkon podle potřeb systému.

Vlastnosti:

• Vysoké kompresní poměry pro lehké plyny a schopnost zvládat vysoký průtok plynů: Umožňuje provoz při nízkých základních tlacích a vysokém průtoku pro DN 200 nebo 250.

• Čistý vakuový systém bez uhlovodíků.

• Dálkový ovladač: Umožňuje provoz až na vzdálenost 100 metrů.

• Nízká úroveň vibrací a hluku – 43 dB(A): Poskytuje pohodlné pracovní prostředí a umožňuje provoz v citlivých experimentech.

• Kompaktní velikost a instalace v jakékoliv poloze: Umožňuje snadnou integraci do systému.

• Bezúdržbová ložiska: Zajišťují nulové provozní náklady.

• Možnost měření tlaku pro monitorování systému.

• Připraveno na bezdrátové ovládání pomocí aplikace Vacuum Link: Umožňuje snadné ovládání pumpy na cestách.

• Odolné proti radiaci a magnetickým polím: Žádná vestavěná elektronika umožňuje provoz v náročných prostředích s vysokou radiací a magnetickými poli.

• Nízké elektromagnetické vyzařování: Zajišťuje, že nedochází k interferencím s aplikacemi.

• Řídicí software pumpy: Poskytuje maximální flexibilitu a jednoduchost – vždy zajišťuje nejlepší průtok a kompresní výkon podle provozních podmínek pumpy.

Specifikace:

• Provozní teplota: +5 až +35 °C

• Teplota při skladování: -40 až +70 °C

• Základní tlak: <1 × 10⁻¹⁰ mbar

• Kompresní poměr pro H₂: 3 × 10⁶

• Kompresní poměr pro He: 2 × 10⁸

• Kompresní poměr pro N₂: >1 × 10¹¹

• Metoda chlazení: Vzduchové nebo vodní chlazení

• Typ příruby: DN 200 nebo DN 250

• Velikost příruby předčerpávacího potrubí: KF 25 NW nebo KF 40 NW

• Tolerance předčerpávacího potrubí pro N₂: 10 mbar

• Maximální průtok plynu - Ar, vodní chlazení: 3.3 mbar L/s; 195 sccm

• Maximální průtok plynu - N₂, vodní chlazení: 6.2 mbar L/s; 367 sccm

• Úroveň hluku: 43 dB(A)

• Nominální otáčky: 40 800 - 49 500 ot./min (680 - 825 Hz frekvence pohonu)

• Provozní poloha: Libovolná

• Rychlost čerpání - Ar: 690 L/s

• Rychlost čerpání - H₂: 485 L/s

• Rychlost čerpání - He: 660 L/s

• Rychlost čerpání - N₂: 720 L/s

• Doporučená kapacita předčerpávací pumpy: 10 m³/h

• Normy a certifikace: EN 61326-1, EN 61010-1, Směrnice 2006/42/CE, Směrnice 2014/35/EU, Směrnice 2014/30/EU, Směrnice 2011/65/EU

• Doba startu: < 5 min

• Hmotnost: 20.7 kg

Tato pumpa je navržena pro dlouhodobý bezúdržbový provoz a je ideální pro aplikace s vysokými nároky na čistotu a spolehlivost v průmyslových a výzkumných prostředích.
