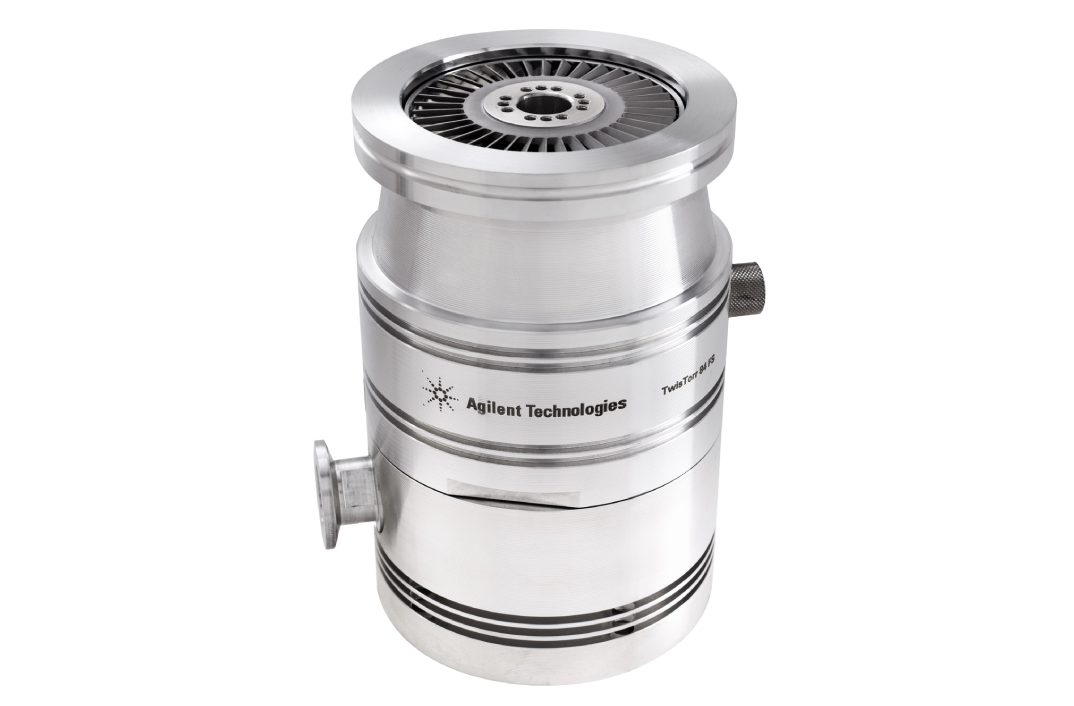

Turbomolekulární vývěva TwisTorr 74FS
TwisTorr 74 FS s čerpací rychlostí 70l/s zavádí nový standard ve třídě turbomolekulárních vývěv.
Tato vývěva v sobě kombinuje nové inovativní technologie TwisTorr a AFS – Agilent Floating Suspension (plovoucí uložení), které snižuje úroveň vibrací a akustického šum pro kompatibilitu s citlivým vybavením a pracovním prostředím. Tato turbo vývěva je ideální pro širokou škálu aplikací, včetně výzkumu a vývoje, systémů UHV, jaderného výzkumu a elektronové mikroskopie.
Molekulární stupně TwisTorr vytváří vysoký kompresní poměr zejména pro lehké plyny, jako jsou vodík a helium, a tím poskytují vysoký výkon při poměrně vysokém vstupním tlaku (Foreline pressure), což umožňuje použití menších a ekonomicky výhodnějších primárních pump. Technologie Twis Torr umožnila kompaktní a energeticky-efektivní konstrukci rotoru zajišťující nízkou provozní teplotu.
Systém plovoucího uložení AFS významně snižuje vibrace a hlučnost vývěvy a zajišťuje optimální provozní podmínky pro ložiska. Výsledkem je prodloužení životnosti, bezporuchový chod a stabilní parametry po celou dobu provozu vývěvy.
Unikátní bezolejová samomazná ložiska používaná v technologii TwisTorr zcela eliminují údržbu a použití oleje a mazání ložisek. Samozřejmostí je provoz vývěvy v jakékoli poloze.“
Význačné a užitné vlastnosti
-
Inovativní technologie Twis Torr – vysoký kompresní poměr pro lehké plyny a kompaktní konstrukce rotoru poskytuje vynikající parametry s minimálními rozměry
-
AFS – Agilent Floating Suspension – plovoucí uložení významně eliminuje vibrace a hlučnost, poskytuje optimální pracovní podmínky pro ložiska, prodlužuje životnost, minimalizuje poruchovost a zajišťuje stabilní parametry po celou dobu provozu při optimálním poměru cena/výkon
-
Vysoký vstupní tlak – umožňuje použití menších primárních vakuových pump, čímž snižuje náklady a rozměry
-
Unikátní samomazná ložiska – nevyžadují žádnou údržbu a úplně eliminují použití mazacího oleje, umožňují libovolnou pracovní polohu
-
Volitelné přídavné měděné chlazení – eliminuje korozi a optimalizuje přenos tepla, snižuje spotřebu vody a provozní náklady
-
Technická specifikace TwisTorr 74 FS
|
Čerpací rychlost |
KF 40 |
CFF 2.75" |
ISO 63 / CFF 4.5” |
|
|
N2 |
44 L/s |
50 L/s |
60 L/s |
60 L/s |
|
He |
33 L/s |
40 L/s |
54 L/s |
54 L/s |
|
H2 |
28 L/s |
31 L/s |
42 L/s |
42 L/s |
|
Ar |
40 L/s |
51 L/s |
59 L/s |
59 L/s |
|
Průtok plynu při plných otáčkách (s doporučenou primární pumpou) |
Air cooling (35°C) |
Water cooling (25°C,) |
||
|
N2 |
100 sccm |
100 sccm |
||
|
Ar |
70 sccm |
70 sccm |
||
|
Kompresní poměr & Maximální vstupní tlak |
Compression ratio |
Foreline tolerance |
||
|
N2 |
1.0 x 10e9 |
>12 mbar |
||
|
He |
2.0 x 10e5 |
>10 mbar |
||
|
H2 |
1.0 x 10e4 |
>04 mbar |
||
|
Ar |
> 1.0 x 10e9 |
>14 mbar |
||
|
Mezní tlak s dopuručenou primární pumpou (5 m3/h) |
< 5.0 x 10-10 mbar (< 3.75 x 10-10 Torr) |
|||
|
Vstupní příruba |
KF 40, ISO 63, CFF 4.5”, CFF 2.75” |
|||
|
Vstupní příruba primární pumpy |
KF16 NW |
|||
|
Rotační rychlost |
70,000 rpm (1167Hz driving frequency) |
|||
|
Doba spuštění |
< 2 minutes |
|||
|
Doporučená primární pumpa |
Mechanical: |
Agilent DS-40M/102 |
||
|
Dry pump: |
Agilent IDP-3/ IDP-7 |
|||
|
Provozní pozice |
jakákoli |
|||
|
Normální provozní teplota |
+5 °C to +35 °C |
|||
|
Relativní vlhkost vzduchu |
0 - 90 % (not condensing) |
|||
|
Max teplota příruby během bake-out (bez toku plynu) |
80°C at inlet flange max |
|||
|
120°C at inlet flange max (CFF flange) |
||||
|
Mazání |
Permanentní mazání |
|||
|
Požadavky na chlazení |
Air flow temperature: (5 to 35 °C ambient) |
|||
|
Water (mandatory if ambient temperature > 35 °C): |
||||
|
Water temperature: |
15 °C to 25 °C |
|||
|
Minimum flow: |
65 l/h (0.30 GPM) |
|||
|
Pressure: |
2 to 4 bar (45 to 75 psi) |
|||
|
Hlučnost |
< 40 dB(A) at 1 meter, full speed |
|||
|
Skladovací teplota |
-40° C to 70° C |
|||
|
Max. výška |
3000 m |
|||
|
Váha kg (lbs) |
Pump ISO 63 |
2.05 kg (4.50) |
||
|
Pump CFF 4.5” |
3.50kg |
|||
|
Pump CFF 2.75” |
3.34kg |
|||
|
Pump KF 40” |
2.37kg |
|||
|
Normy |
EMC |
61326-1 |
||
|
Safety (CE/CSA) Regulatory |
DIR 2006/42/CE |
|||
|
ROHS |
DIR 2011/65/EU |
|||
