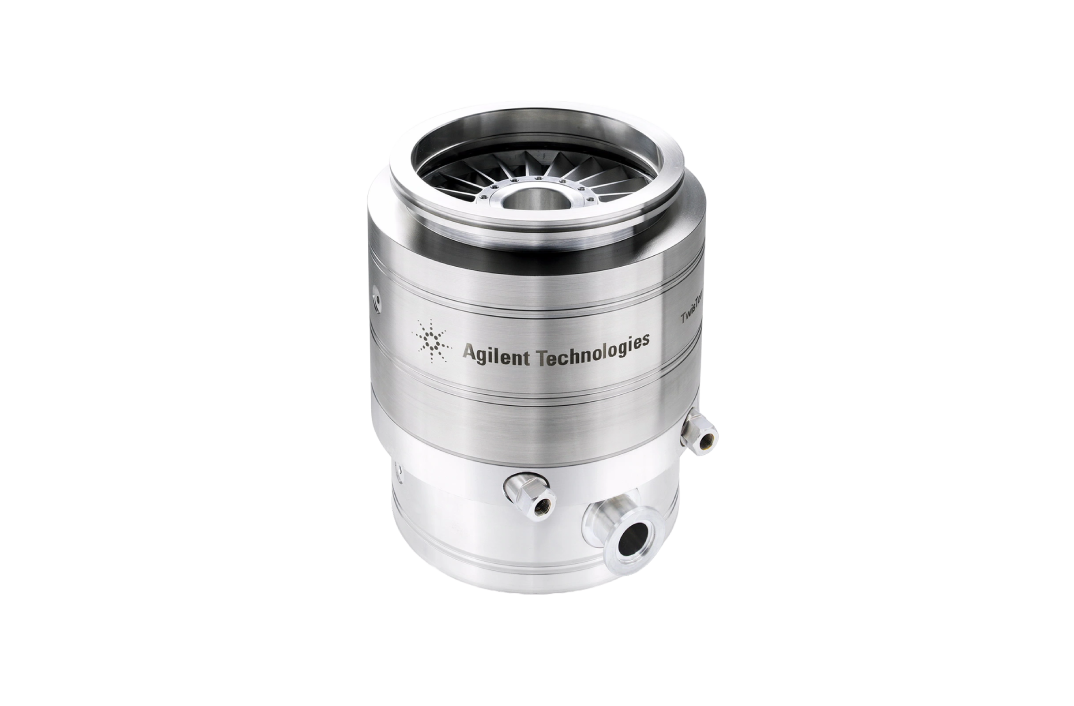

Turbomolekulární vývěva TwisTorr 704 FS

TwisTorr 704 FS nabízí rychlost čerpání 700 L/s v DN 160 instalacích a vysoké kompresní poměry pro lehké plyny. Patentovaný systém floating suspension (AFS) zajišťuje nízkou úroveň vibrací a hluku, což dělá tuto pumpu ideální pro citlivá prostředí. Díky vysokým kompresním poměrům, vysoké toleranci přední tlakové úrovně a bezúdržbovému provozu je TwisTorr 704 FS vysoce výkonná, spolehlivá a nákladově efektivní pumpa.

TwisTorr 704 FS je výbornou volbou pro UHV systémy, jaderný výzkum, iontové implantátory, povrchovou analýzu, elektronovou mikroskopii a kryogenní aplikace. Inteligentní ovladač pumpy automaticky optimalizuje její výkon dle potřeb systému.

Vlastnosti:

• Vysoké kompresní poměry pro lehké plyny a schopnost zvládat vysoké průtoky plynů: Zajišťuje provoz při nízkých základních tlacích a vysokém průtoku.

• Čistý vakuový systém bez uhlovodíků.

• Dálkový ovladač umožňuje provoz až na vzdálenost 100 m.

• Nízká úroveň vibrací a hluku – 43 dB(A): Pro pohodlné pracovní prostředí a citlivé experimenty.

• Kompaktní velikost a instalace v jakékoliv poloze: Usnadňuje integraci do systémů.

• Ložiska bez údržby: Zajišťují nulové provozní náklady.

• Možnost měření tlaku pro monitorování systému.

• Připraveno na bezdrátové ovládání pomocí aplikace Vacuum Link.

• Odolná proti radiaci a magnetickým polím: Umožňuje provoz ve vysoce náročných podmínkách.

• Nízké elektromagnetické vyzařování: Zajišťuje, že nedochází k interferencím s aplikacemi.

• Řídicí software pumpy poskytuje maximální flexibilitu a jednoduchost: Vždy zajišťuje nejlepší průtok a kompresní výkon podle provozních podmínek pumpy.

Specifikace:

• Provozní teplota: +5 až +35 °C

• Teplota při skladování: -40 až +70 °C

• Základní tlak: <1 × 10⁻¹⁰ mbar

• Kompresní poměr pro H₂: 3 × 10⁶

• Kompresní poměr pro He: 2 × 10⁸

• Kompresní poměr pro N₂: >1 × 10¹¹

• Metoda chlazení: Vzduchové nebo vodní chlazení

• Typ příruby: DN 160

• Velikost příruby předčerpávacího potrubí: KF 25 NW

• Tolerance předčerpávacího potrubí pro N₂: 10 mbar

• Maximální průtok plynu - Ar, vodní chlazení: 3.3 mbar L/s; 195 sccm

• Maximální průtok plynu - N₂, vodní chlazení: 6.2 mbar L/s; 367 sccm

• Úroveň hluku: 43 dB(A)

• Nominální otáčky: 40 800 - 49 500 ot./min (680 - 825 Hz frekvence pohonu)

• Provozní poloha: Libovolná

• Rychlost čerpání - Ar: 625 L/s

• Rychlost čerpání - H₂: 480 L/s

• Rychlost čerpání - He: 640 L/s

• Rychlost čerpání - N₂: 660 L/s

• Doporučená kapacita předčerpávací pumpy: 10 m³/h

• Normy a certifikace: EN 61326-1, EN 61010-1, Směrnice 2006/42/CE, Směrnice 2014/35/EU, Směrnice 2014/30/EU, Směrnice 2011/65/EU

• Doba startu: < 5 min

• Hmotnost: 20.6 kg

Tato pumpa je navržena pro dlouhodobý provoz s minimálními náklady a je vhodná pro širokou škálu průmyslových a výzkumných aplikací.
