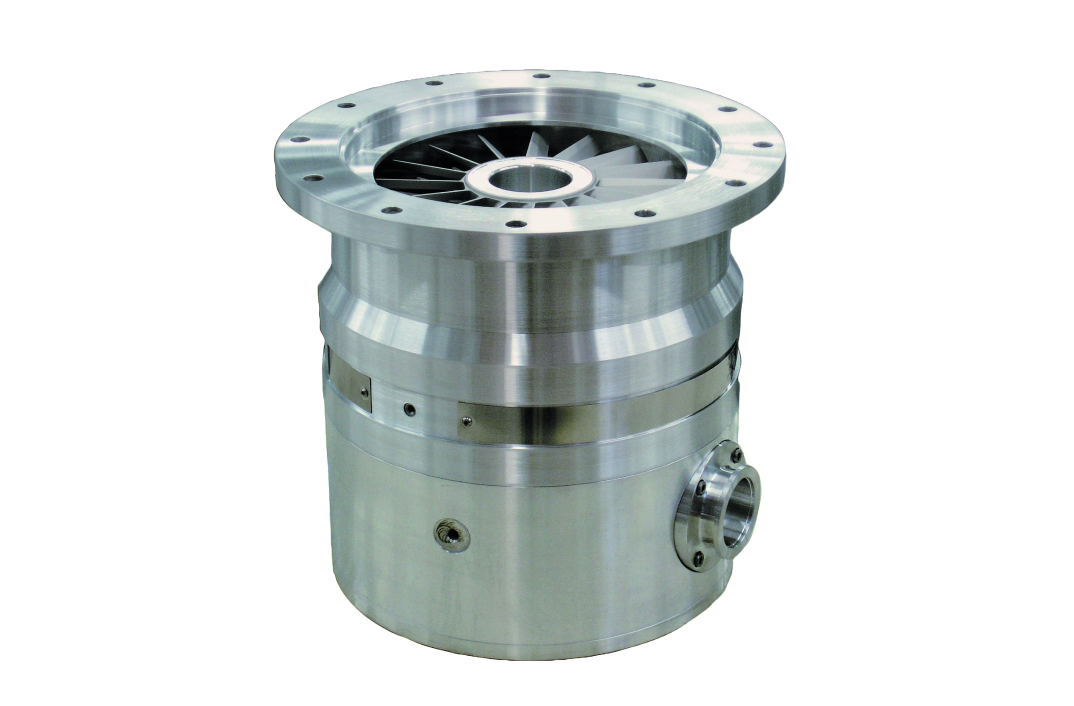

Turbomolekulární vývěva Turbo-V 1K-G

Agilent Turbo-V 1K-G je vysokoprůtoková turbomolekulární pumpa nabízející výkon čerpání 1000 L/s, navržená speciálně pro průmyslové vakuové systémy. Tato pumpa je optimalizována pro vysoké průtoky argonu při vysokých teplotách, což ji činí ideální pro aplikace nanášení tenkých vrstev, jako je výroba solárních panelů a plochých displejů. Díky robustní konstrukci a pokročilé elektronice je Turbo-V 1K-G dokonalým řešením pro trvalý a vysoce výkonný provoz ve vakuovém povlakovacím průmyslu.

Klíčové vlastnosti:

• Design specifický pro aplikace: Navrženo přímo pro systémy nanášení tenkých vrstev.

• Optimalizováno pro vysoké průtoky argonu: Schopnost zvládat velmi vysoké průtoky plynu ve vysoce výkonných aplikacích.

• Možnosti příruby DN 160 nebo DN 200: Flexibilní montáž pro různé průmyslové systémy.

• Robustní konstrukce s efektivním chlazením: Zajišťuje odolnost a nepřetržitý provoz v náročných podmínkách.

• Systém proplachu plynem: Chrání ložiska pumpy a umožňuje provoz i v prostředí s nečistotami nebo částicemi.

• Nízká hlučnost: Zajišťuje minimální vliv na okolní systémy.

• Kompaktní velikost a flexibilní instalace: Umožňuje snadnou integraci v jakékoliv poloze.

• Bezúdržbová ložiska: Nulové provozní náklady díky spolehlivým, dlouhodobým komponentám.

• Bezdrátové ovládání přes aplikaci Vacuum Link: Umožňuje dálkové sledování a ovládání na cestách.

• Univerzální elektronická rozhraní: Podporuje různé průmyslové konfigurace systémů.

Technické specifikace:

• Provozní teplota: +5 až +35 °C

• Skladovací teplota: -20 až +70 °C

• Základní tlak: <1 × 10⁻¹⁰ mbar

• Kompresní poměr:

  • H₂: 1,5 × 10⁴

  • He: >4 × 10⁴

  • N₂: >5 × 10⁷

• Typ příruby: DN 160 ISO-F, DN 200 ISO-F

• Velikost příruby přívodní větve: KF 25 NW, KF 40 NW

• Tolerance přívodní větve (N₂): 3 mbar

• Nominální otáčky: 45 660 ot./min (761 Hz frekvence pohonu)

• Provozní poloha: Jakákoliv

• Rychlost čerpání:

  • Ar: 1040 L/s (ISO 200)

  • H₂: 730 L/s (ISO 200)

  • He: 1150 L/s (ISO 200)

  • N₂: 1080 L/s (ISO 200)

• Doporučená kapacita předčerpávací pumpy: 20 m³/h

• Normy a certifikace:

  • UNI EN 292-1, UNI EN 292-2

  • EN 55011 Cl. A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5

  • EN 61010-1, EN 1012-2

• Čas spuštění: < 5 minut

• Úroveň vibrací: < 0,01 μm u vstupní příruby

• Hmotnost: 26,8 kg

Turbo-V 1K-G je průmyslová pumpa navržená pro vysoký průtok, nepřetržitý provoz a náročné aplikace. Nabízí spolehlivé, robustní a bezúdržbové řešení s dlouhou životností pro průmyslové vakuové procesy.
