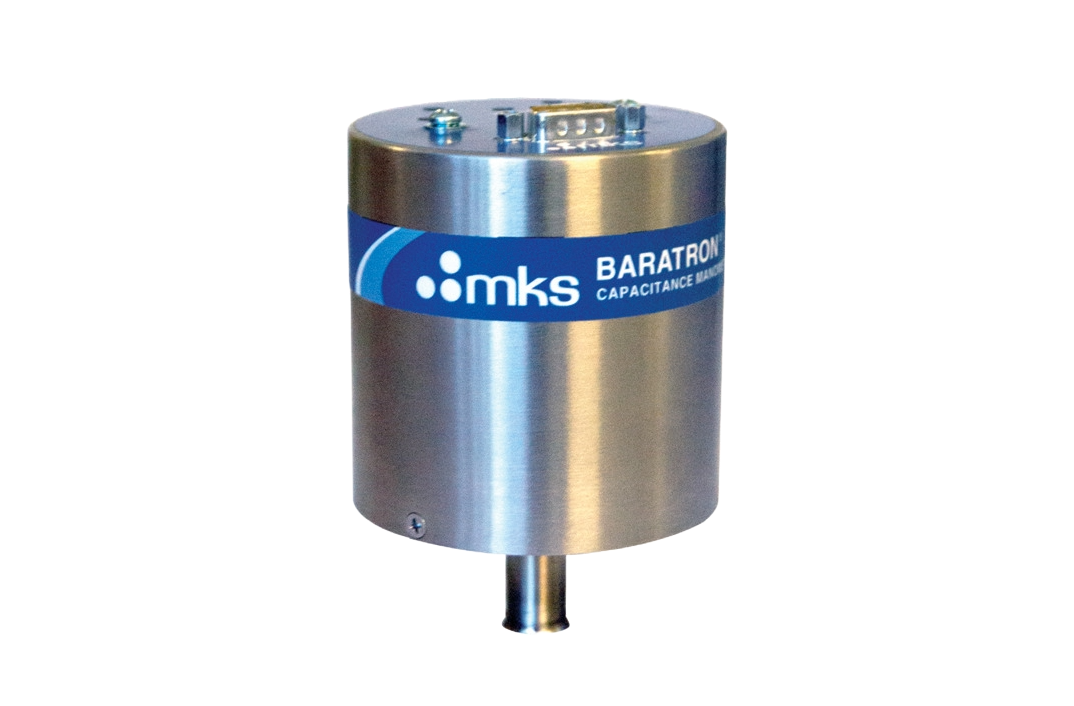

AA04A Baratron®, 1-25 000 Torr, Nevyhřívané Absolutní Kapacitní Manometry
AA04A Baratron® nabízí vynikající teplotní kompenzaci, dvouelektrodový design a provozní teplotu prostředí až 100 °C. Pro provozní teploty prostředí nad 50 °C kontaktujte aplikace MKS ohledně požadavků na kalibraci. Precizní design a výroba umožňují přesnost jako procento výstupního čtení, nikoli v termínech plného měřítka (Full Scale) čtení. AA04A je náhradou pro MKS 230E absolutní tlakový vysílač splňující RoHS. Nedochází ke změnám senzoru nebo částí a materiálů ve styku s médii.
Provozní teplota prostředí až 100 °C
Rozsah plného měřítka od 1 Torr až po 25K Torr
Dvouvodičový, 4-20 mA signální výstup umožňuje dlouhé instalační kabely
Elektrický konektor D-sub s možností adaptéru D-sub na svorkovnici
Specifikace:
| Typ | Tlakový vysílač |
| Typ senzoru | Kapacitní manometr |
| Typ měření | Absolutní |
| Rozsahy plného měřítka | 1, 10, 100, 1000, 5000, 10000, 15000, 20000, 25000 Torr (mmHg) |
| Typ připojení | |
| 0.5 in. trubka (max 1000 Torr) | Žádné |
| 8 VCR Female | 316 nerezová ocel |
| 8 VCO Female | 316 nerezová ocel |
| KF16 (max 1000 Torr) | 304 nerezová ocel |
| KF25 (max 1000 Torr) | 304 nerezová ocel |
| 1.33 in. CF | 304 nerezová ocel |
| 2.75 in. CF | 304 nerezová ocel |
| Požadovaný vstup/Výstupní signál | Dvouvodičový, 4-20 mA při +24 až 32 VDC do 500 &Ohm; zátěže (4 mA při 0 absolutním tlaku do 20 mA při plném měřítku) |
| Pin 1 | +DC |
| Pin 2 | Napájecí návrat |
| Přesnost | Standardní: ±0.5% z čtení |
| Volitelně | ±0.3% z čtení (volitelné pro rozsahy plného měřítka 10 Torr nebo vyšší) |
| Koeficient teploty nuly | ± 200 ppm/°C, ± 250 ppm/°C pro plný rozsah ≤1T |
| Koeficient teploty rozsahu | ± 400 ppm/°C |
| Provozní teplota | 0-100°C (kontaktujte aplikace MKS ohledně požadavků na kalibraci pro teploty prostředí nad 50 °C) |
| Mez přetlaku | 120% plného měřítka nebo 35 psia (240 kPa), podle toho, co je vyšší, bez poškození |
| Objem | 7.0 cc (strana Px) pro připojení trubky s OD 0.5 in. |
| Objem s jinými připojeními | na vyžádání |
| Exponované materiály | Inconel |
| Některé přípojky | jsou vyrobeny z nerezové oceli řady 300 (viz "přípojky") |
| Shoda | CE |
