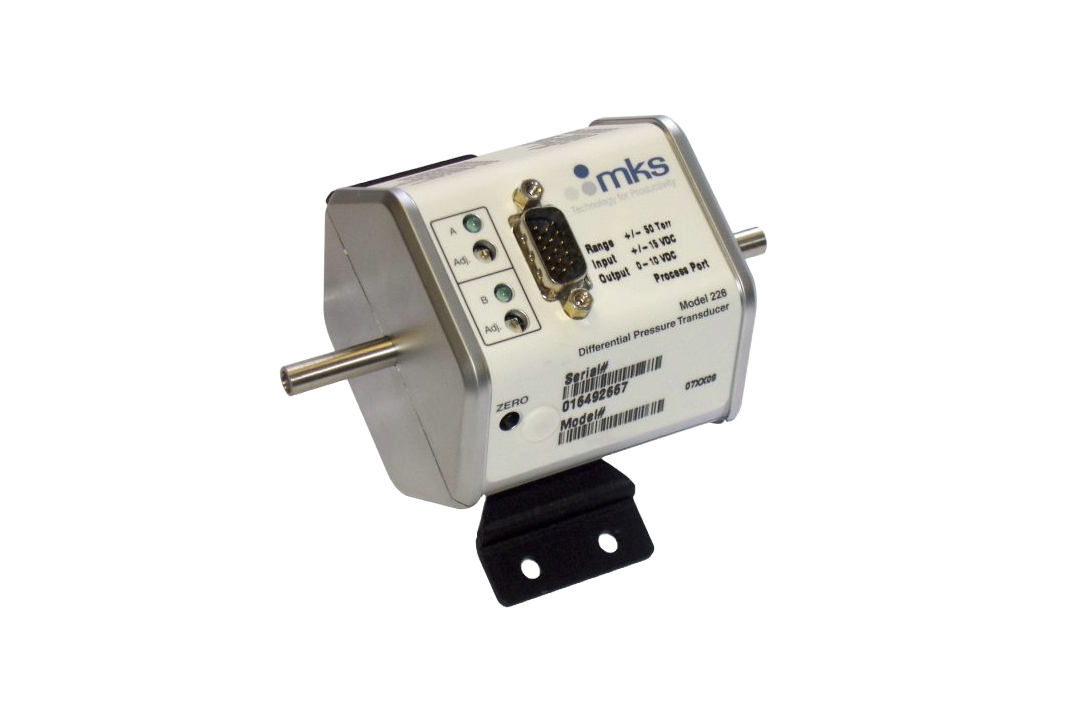

228A Baratron® 0,2-1000 Torr, Diferenciální Kapacitní Manometr s 2 Kontrolními Body
228A Baratron® je univerzální diferenciální kapacitní manometr dostupný v rozsazích plného měřítka od 0,2 do 1000 Torr, se dvěma relé pro spínání a lze jej nakonfigurovat s širokou škálou přípojek, vstupních/výstupních signálů a elektrických konektorů. Je namontován v odolném průmyslovém krytu, který minimalizuje vnější RF/EM rušení na elektroniku.
Měření diferenciálního tlaku od 1000 do 0,2 Torr
Dvě nezávisle nastavitelné spínací relé
Tři různé analogové výstupní signály pro jednosměrné nebo obousměrné kalibrace
Měření tlaku nezávislé na složení plynu
Plně svařovaný senzor z Inconelu® odolává korozi
Specifikace:
| Typ: | Tlakový vysílač |
| Typ senzoru: | Kapacitní manometr |
| Typ měření: | Diferenciální |
| Rozsahy plného měřítka: | 0,2, 1, 2, 5, 10, 20, 50, 100, 200 a 1000 Torr a ekvivalenty v kPa, mbar, palcích H2O a cm H2O |
| Analogový výstup: | 0-1 VDC, 0-5 VDC, nebo 0-10 VDC > 10 kΩ zátěž |
| Typ přípojky: | Standardně: trubky s vnějším průměrem 1/4 palce (6,4 mm) |
| Volitelně: | Různé |
| Elektrický konektor: | 15pinový vysoko-hustotní D-subminiaturní |
| Rozlišení: | 0,01% plného měřítka |
| Přesnost: | 0,50% plného měřítka jednosměrná nebo obousměrná standardně |
| 0,30% plného měřítka jednosměrná nebo obousměrná | |
| 0,30% čtení (pouze jednosměrné) volitelně | |
| Koeficient teploty nuly: | 0,1% plného měřítka/°C pro standardní přesnost |
| Koeficient teploty rozsahu: | 0,04% z čtení/°C |
| Vnitřní objem senzoru: | Měřicí strana (Px): 1,4 cm³ |
| Referenční strana (Pr): 9,0 cm³ | |
| (při vybavení standardními přívodními a referenčními trubkami o vnějším průměru 1/4 palce (6,4 mm)) | |
| Provozní teplotní rozsah: | 0° až 50°C |
| Maximální přetlak: | Měřicí strana (Px): 120% plného měřítka nebo 20 psi (140 kPa), podle toho, co je vyšší |
| Referenční strana (Pr): 120% plného měřítka | |
| Maximální tlak v potrubí: | 40 psig (275 kPa) |
| Exponované materiály: | Měřicí strana (Px): Inconel |
| Referenční strana (Pr): Inconel, keramika, palladium, nerezová ocel, sklo | |
| Spínací body: | Dva procesní tlakové spínací body, nezávisle nastavitelné od -100% do +100% plného měřítka |
| Spínací relé: | Kontakty DPDT hodnocené na 1,0 ampéry při 30 VDC nebo 0,3 ampéry při 120 VAC |
| Požadavky na napájení: | ±15VDC (±5%) nebo +16 až +30VDC @ 75 mA, zvlnění menší než 20 mV |
| Shoda: | CE, SEMI S2 |
