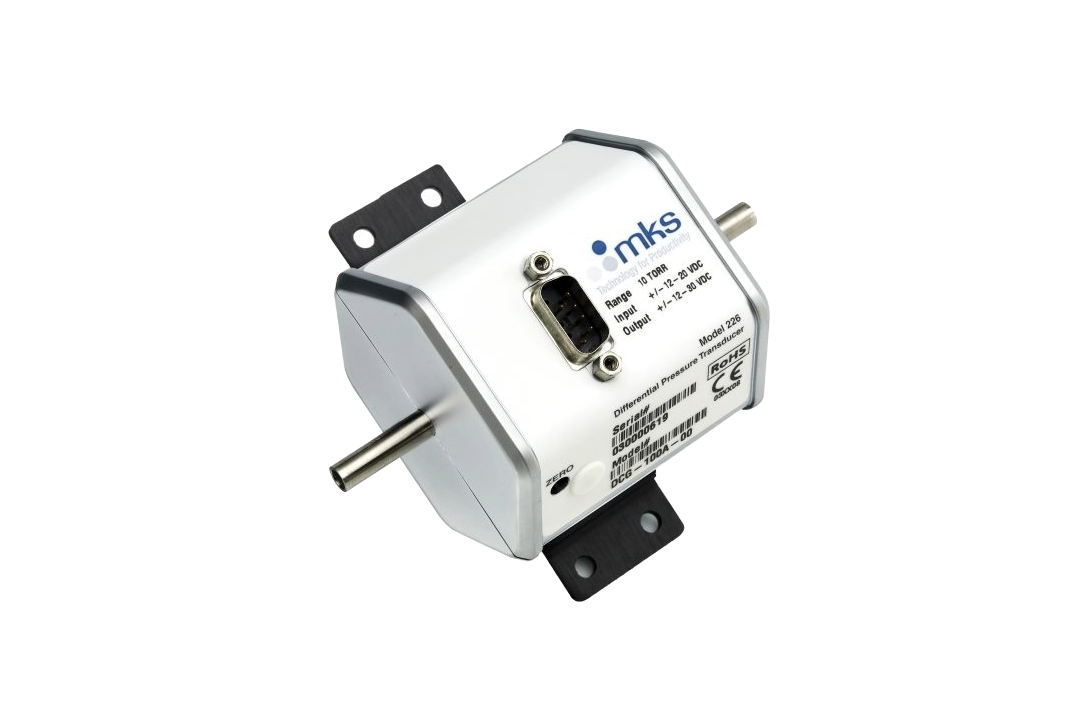

226B Baratron® 0,2-1000 Torr Diferenciální Kapacitní Manometry
Diferenciální kapacitní manometr 226B Differential Baratron® je univerzální diferenciální kapacitní manometr dostupný v rozsazích plného měřítka od 0,2 do 1000 Torr a lze jej nakonfigurovat s širokou škálou přípojek, vstupních/výstupních signálů a elektrických konektorů. Je namontován v odolném průmyslovém krytu, který minimalizuje vnější RF/EM rušení na elektroniku a při správné konfiguraci je plně kompatibilní s dřívějšími diferenciálními manometry Baratron®.
Měření diferenciálního tlaku od 1000 do 0,2 Torr
Měření tlaku nezávislé na složení plynu
Plně svařovaný senzor z Inconelu® odolává korozi
Čtyři různé analogové výstupní signály pro jednosměrné nebo obousměrné kalibrace
Specifikace:
| Typ | Vakuový/tlakový vysílač |
| Typ měření | Diferenciální |
| Rozsahy plného měřítka | 0,2, 1, 2, 5, 10, 20, 50, 100, 200 a 1000 Torr a ekvivalenty v kPa, mbar, palcích H2O a cm H2O |
| Výstupní signál | 0-1VDC, 0-5VDC, 0-10VDC > 10 kΩ zátěž; nebo 2drátový 4-20 mA ze zdroje +24VDC do zátěže < 500 Ω |
| Typ přípojky | Standardně: trubky s vnějším průměrem 0,25 palce (6,4 mm); Volitelně: Různé |
| Elektrický konektor | 9pinový D-subminiaturní standardně, volitelně svorkovnice a volné vodiče |
| Rozlišení | 0,01% plného měřítka |
| Přesnost | 0,50% plného měřítka jednosměrná nebo obousměrná standardně; 0,30% plného měřítka jednosměrná nebo obousměrná, a 0,30% čtení (pouze jednosměrné kalibrace) |
| Koeficient teploty nuly | 0,1% plného měřítka/°C pro standardní přesnost |
| Koeficient teploty rozsahu | 0,04% z čtení/°C |
| Vnitřní objem senzoru | Měřicí strana (Px): 1,4 cm³; Referenční strana (Pr): 9,0 cm³ (při vybavení standardními přívodními a referenčními trubkami o vnějším průměru 1/4 palce (6,4 mm)) |
| Provozní teplota prostředí | 0-50°C |
| Maximální přetlak | Měřicí strana (Px): 120% plného měřítka nebo 20 psi (140 kPa), podle toho, co je vyšší; Referenční strana (Pr): 120% plného měřítka |
| Maximální tlak v potrubí | 40 psig (275 kPa) |
| Exponované materiály | Měřicí strana (Px): Inconel; Referenční strana (Pr): Inconel, keramika, palladium, nerezová ocel, sklo |
| Požadavky na napájení | ±15VDC (±5%) nebo +13VDC až +30VDC @ 25 mA, zvlnění menší než 20 mV |
| Shoda | CE, SEMI S2 |
