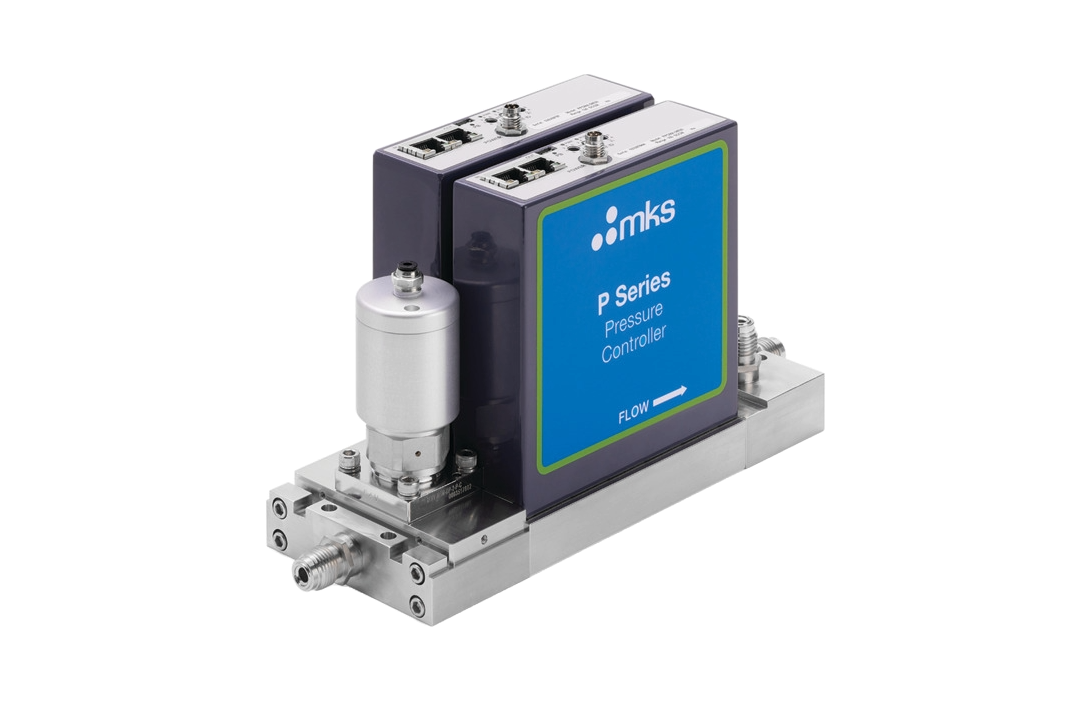

PDPCA Dvojzónové Regulátory Tlaku s Hmotnostním Průtokoměrem
Dvouzónový regulátor tlaku řady P (PDPCA) je vysoce integrovaný podsystém řízení tlaku s uzavřenou smyčkou. Skládá se ze vstupního pneumatického uzavíracího ventilu, dvou nezávislých kanálů regulace tlaku s měřením hmotnostního průtoku a vakuového výstupu. Kanály regulace tlaku se skládají ze dvou regulátorů tlaku řady P (PPCMA). Každý PPCMA zajišťuje regulaci tlaku i měření průtoku.
K dispozici s komunikací EtherCAT® nebo DeviceNet™.
Menší potřeba instalací a kabeláže
Přesnost měření tlaku ±0,5 % nastavené hodnoty
Specifikace
| Typ | Duální tlakový regulátor |
| Rozsah tlaku | 20, 50 nebo 100 Torr, celý rozsah |
| Typ připojení | Kompatibilní se Swagelok® 4 VCR® male |
| Přesnost řízení tlaku | ±1.0% setovacího bodu |
| Limit přetlaku transduceru | 45 psia nebo 200% celého rozsahu, v závislosti na tom, které je větší |
| Přesnost měření tlaku | ±0.5% odečtu |
| Teplotní koeficient nulového bodu | Tlak: <0.02% celého rozsahu/°C, Průtok: <0.05% celého rozsahu/°C |
| Teplotní koeficient rozsahu | Tlak: <0.04% odečtu/°C, Průtok: <0.08% odečtu/°C |
| Řídící rozsah | 10-100% celého rozsahu |
| Typická doba odezvy | <2.0 sekundy na setovací bod, typická - závisí na konfiguraci systému a nastavení řízení |
| Provozní teplota | 15-50°C (59-122°F) |
| Teplota skladování | -20 až 80°C (-4 až 176°F) |
| Vlhkost skladování | 0-95% relativní vlhkosti, nekondenzující |
| Venkovní těsnost proti úniku | <10-9 scc/sec He |
| Těsnost proti úniku přes uzavřený ventil | <1% celého rozsahu |
| Rozsah měření průtoku | 20, 50 nebo 100 sccm, celý rozsah |
| Maximální vstupní tlak | 45 psia |
| Přesnost průtoku | ±1.0% celého rozsahu |
| Materiály ve styku s médiem | 316L nerezová ocel, Inconel®, Nikl, Elgiloy®, Viton® |
| Povrchová úprava | Ra <10 µinches, elektropolištěno |
| Vstupní napájení | EtherCAT: +24 VDC (<5 wattů), DeviceNet: +11 až 25 VDC (<4 wattů), pro každý kanál |
| Konektor | EtherCAT: 2 x RJ-45 (komunikace) samec, M8 samec, 5 pinů (napájení), DeviceNet: M8, 5 pinový mikro konektor (napájení a komunikace), pro každý kanál |
| Přepínač datového toku | EtherCAT: Bez přepínače, DeviceNet: 4 pozice: 125, 250, 500K (Výchozí), Programovatelné přes síť |
| Rychlost komunikace EtherCAT | 100 Mbps, Rychlost komunikace DeviceNet: Není dostupné |
| Přepínače MAC ID | EtherCAT: 3 přepínače, 16 pozic, DeviceNet: 2 přepínače, 10 pozic: 0,0 až 6,3, 1 až 254 |
| Velikost sítě | EtherCAT: Až 4095 uzlů, DeviceNet: Až 64 uzlů |
| Indikátory | EtherCAT: LED (zelená/červená), DeviceNet: LED Síť (zelená/červená); LED Modul (zelená/červená) |
| Doba zahřátí měřiče | 1 hodina |
| Stabilita u setovacího bodu | <0.1% setovacího bodu |
| Hmotnost | 10.5 liber (4.8 kg) |
| Rozměry | 10.46 x 3.36 x 5.35 palce (26.56 x 8.53 x 13.59 cm), včetně přípojek |
