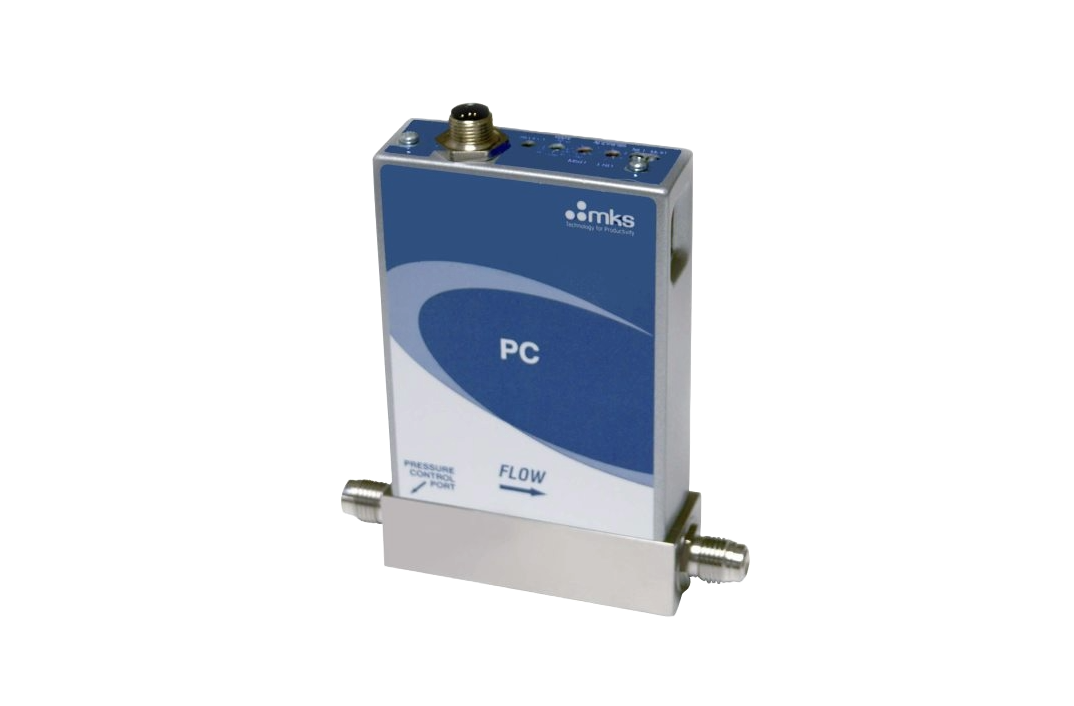

GPCA Univerzální Regulátory Tlaku
GPCA je regulátor tlaku s kovovým těsněním, který je vhodný pro širokou škálu aplikací vyžadujících možnost regulace tlaku od 500 Torr do 100 psi v plném rozsahu. Obsahuje nejnovější digitální elektroniku pro řízení průtoku spolu s osvědčeným, tepelně stabilním tlakovým senzorem a mechanickou konstrukcí.
Procentuální přesnost žádané hodnoty umožňuje přesné řízení procesu.
Teplotně kompenzovaný snímač tlaku udržuje vysokou přesnost
Komunikace DeviceNet™, EtherCAT® nebo RS485.
Vestavěné uživatelské rozhraní
10µ palcová elektrolyticky leštěná povrchová úprava 316L a kovová těsnění pro aplikace s vysokou čistotou.
Specifikace
| Typ | GPCA Absolutní tlakový regulátor |
| Rozsah tlaku | 500 Torr, 1000 Torr, 2000 Torr, 100 psia (celý rozsah) |
| Typ připojení | Swagelok® 4 VCR Male, povrchová montáž 1-1/8 palce (C-seal, W-seal), těsnění Swagelok 1/4 palce |
| Poloha ventilu | Běžně uzavřeno |
| Sedadlo ventilu | PTFE (Teflon®) |
| Průtoková rychlost | 50, 200, 1000, 5000, 10000, 20000, 30000, 50000 (sccm) |
| Jednotky tlakového odečtu | Torr, kPa, psi, mbar |
| Rozlišení tlaku | 0.1 Torr |
| Přesnost řízení tlaku | ±1.0% odečtu (≥10% celého rozsahu), ±0.2% celého rozsahu (<10% celého rozsahu) |
| Limit přetlaku transduceru | 2x celý rozsah pro všechny rozsahy |
| Maximální diferenciální tlak | 45 psid |
| Průrazový tlak | 1500 psig |
| Režim řízení | Proudový nebo proti proudu |
| Přesnost měření tlaku | ±0.5% odečtu |
| Teplotní koeficient nulového bodu | ±0.02% celého rozsahu/°C |
| Teplotní koeficient rozsahu | ±0.04% odečtu/°C |
| Řídící rozsah | >2 až 100% celého rozsahu |
| Typická doba odezvy | <1.0 sekundy |
| Provozní teplota | 10-50°C (50-122°F) |
| Teplota skladování | -20-80°C (-4-176°F) |
| Vlhkost skladování | 0-95% relativní vlhkosti, nekondenzující |
| Venkovní těsnost proti úniku | <1 x 10-10 (scc/sec He) |
| Materiály ve styku s médiem | Standard: 316L S.S. VAR (ekvivalent 316 S.S. SCQ pro polovodičovou kvalitu), 316 S.S., Elgiloy®, KM-45 Volitelné: Sedadlo ventilu PTFE (Teflon) |
| Povrchová úprava | <10 µ palců Ra, elektropolištěno |
| Potřebný výkon | DeviceNet™: +11 až +25 VDC (<4 wattů), EtherCAT®: +24 VDC (<5 wattů), RS485: +15 až +24 VDC (<4 wattů) |
| Rozhraní konektoru | DeviceNet™: 5-pinový mikro konektor (napájení a komunikace), EtherCAT®: 2 x RJ-45 (komunikace) samčí, M8 samčí, 5 pin (napájení), RS485: 9 pin Typ D samčí (napájení a komunikace) |
| Přepínač datového toku | DeviceNet™: 4 pozice: 125, 250, 500K (výchozí), (programovatelné přes síť), EtherCAT®: Bez přepínače, RS485: Bez přepínače (nastavení datového toku přes RS485) |
| Rychlost komunikace | EtherCAT: 100 Mbps, DeviceNet: 125 Kbps, 250 Kbps, 500 Kbps, RS485: 9.6 Kbps, 19.2 Kbps, 38.4 Kbps |
| Přepínače MAC ID | DeviceNet™: 2 přepínače, 10 pozic: 0,0 až 6,3, 1 až 254, EtherCAT®: 3 přepínače, 16 pozic, RS485: Nastavení adresy přes RS485 - Adresy stanic 0,0 až 9,9 |
| Velikost sítě | DeviceNet™: Až 64 uzlů, EtherCAT®: Až 4095 uzlů, RS485: Až 32 uzlů |
| Indikátory | DeviceNet™: LED síť (zelená/červená), LED modul (zelená/červená), EtherCAT®: LED napájení (zelená), LED běh (zelená), LED chyba (červená), LED komunikace (zelená), RS485: LED komunikace (žlutá), LED chyba (červená) |
| Hmotnost | <3 liber (1.36 kg) |
| Shoda | CE |
