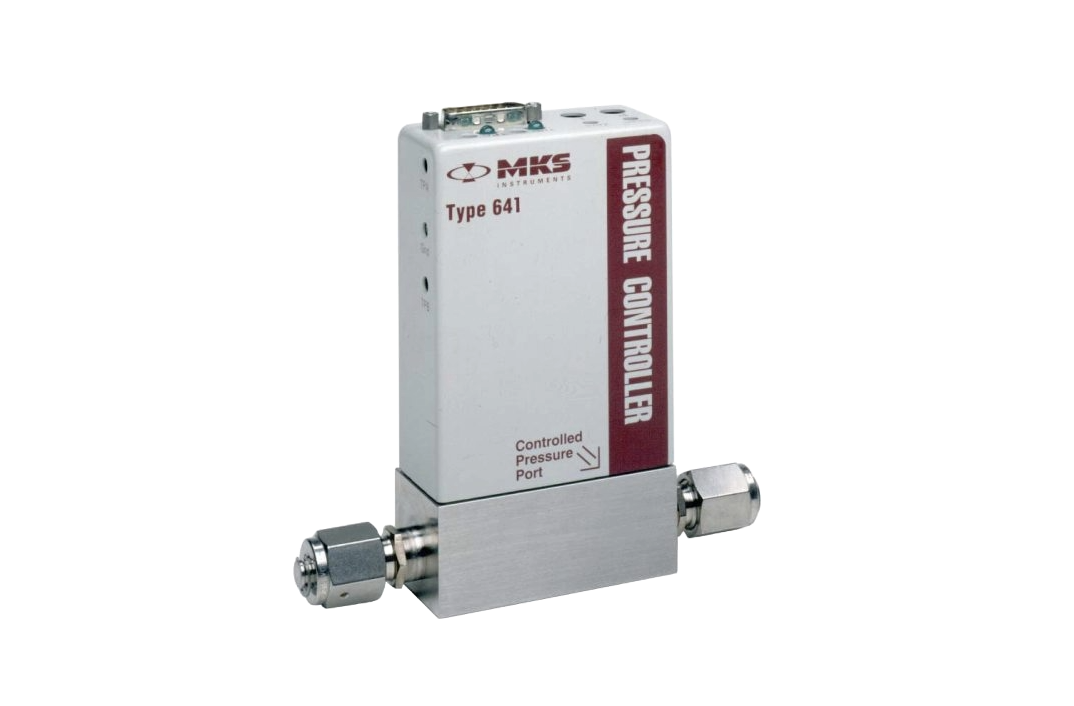

641B Integrované Regulátory Tlaku Měřícího Tlak
Manometrické regulátory tlaku 641B jsou samostatné, kompaktní, uzavřené elektronické systémy řízení tlaku obsahující kapacitní manometr Baratron®, normálně uzavřený proporcionální regulační ventil a uzavřenou řídicí elektroniku. Elektricky je podobný standardnímu MFC, ale je napájen ±15 VDC při proudu pouze 200 mA, což umožňuje použití se standardním napájecím zdrojem a elektronikou displeje. Tlakový výstup a vstupní řídicí signály jsou lineární 0-5 nebo 0-10 VDC. Dva vypínací body s LED indikátory stavu jsou určeny k použití jako jednoduché zapínací/vypínací procesní limity.
Integrovaný manometr Baratron® pro přesnost, spolehlivost a široký rozsah.
Rozsahy plné stupnice již od 10 Torr pro procesy s nízkým tlakem.
Lze použít s aplikacemi předřazených nebo navazujících regulátorů
Dva vypínací body alarmu pro řízení limitů procesu
Specifikace
| Typ: | 641B Měřič tlaku |
| Rozsah tlaku: | 10, 100, 1000 Torr (mmHg), 60, 100 psig (celý rozsah) |
| Typ připojení: | 4 VCR, 8 VCR, 0.25 palcový mužský závit NPT, nebo povrchový montáž |
| Průtoková rychlost: | 50, 200, 1000, 5000, 10000, 20000, 50000 sccm (nominální průtokové rychlosti pro N2 s tlakem 15 psig na vstupu a atmosférou na výstupu) |
| Bod zásahu: | Dva tranzistory s otevřeným kolektorem |
| Hodnocený: | 250 mA @ 30 VDC |
| Nastavitelný: | 1 až 100% celého rozsahu |
| Hystereze: | 3% celého rozsahu |
| Indikátory: | Zelené LED svítí při akci |
| Přesnost řízení tlaku: | ±0.2% celého rozsahu |
| Limit přetlaku transduceru: | 45 psia nebo 2x celý rozsah, v závislosti na tom, které je větší |
| Maximální diferenční tlak: | 30 psi pro otvory 20 000 a 50 000 sccm, 150 psi pro otvory 50 až 10 000 sccm (v souladu s limitem přetlaku transduceru) |
| Režim řízení: | Standardně dolní proud; Volitelně horní proud |
| Přesnost měření tlaku: | ±0.5% odečtu (zahrnuje linearitu, hysterezi a opakovatelnost) |
| Teplotní koeficient nulového bodu: | ±0.02% celého rozsahu/°C |
| Teplotní koeficient rozsahu: | ±0.04% odečtu/°C |
| Řídící rozsah: | >2 až 100% celého rozsahu |
| Typická doba odezvy: | <100 msec (kromě časové konstanty systému) |
| Provozní teplota: | 0 až 50°C (32 až 122°F) |
| Teplota skladování: | -20 až 80°C (-4 až 176°F) |
| Venkovní těsnost proti úniku: | <10-9 scc/sec He |
| Těsnost proti úniku přes uzavřený ventil: | Ventil z elastomeru: <10-4 scc/sec He, Ventil z kovu: <1% celého rozsahu (N2 @ 1 atm. ΔP), Ventil Kel-F: <0.5% celého rozsahu (N2 @ 1 atm. ΔP) (přes uzavřený ventil) |
| Materiály ve styku s médiem: | Standardní: 316L S.S., 316L/VAR S.S., Inconel, Nikl, Volitelně: Viton®, Kalrez®, Kel-F® |
| Použitý výkon: | ±15 VDC ±5%, maximálně 200 mA |
| Konektor: | 15 pinový typ "D" samec |
| Doba odezvy měřiče: | <1.0 sekundy (kromě časové konstanty systému) |
| Citlivost na RFI: | SAMA 33.1, 1-abc: <0.2% celého rozsahu |
| Vstupní-výstupní signály: | 0-5 VDC standardně; 0-10 VDC volitelně |
| Délka kabelu: | Maximálně 100 stop (30 m) |
| Hmotnost: | 2.54 liber (1.15 kg) |
| Rozměry: | 1.5 palce (38.1 mm) x 4.88 palce (124 mm) (4 VCR) x maximálně 5.50 palce (140 mm) |
| Shoda: | CE |
