640B Integrované Absolutní Regulátory Tlaku

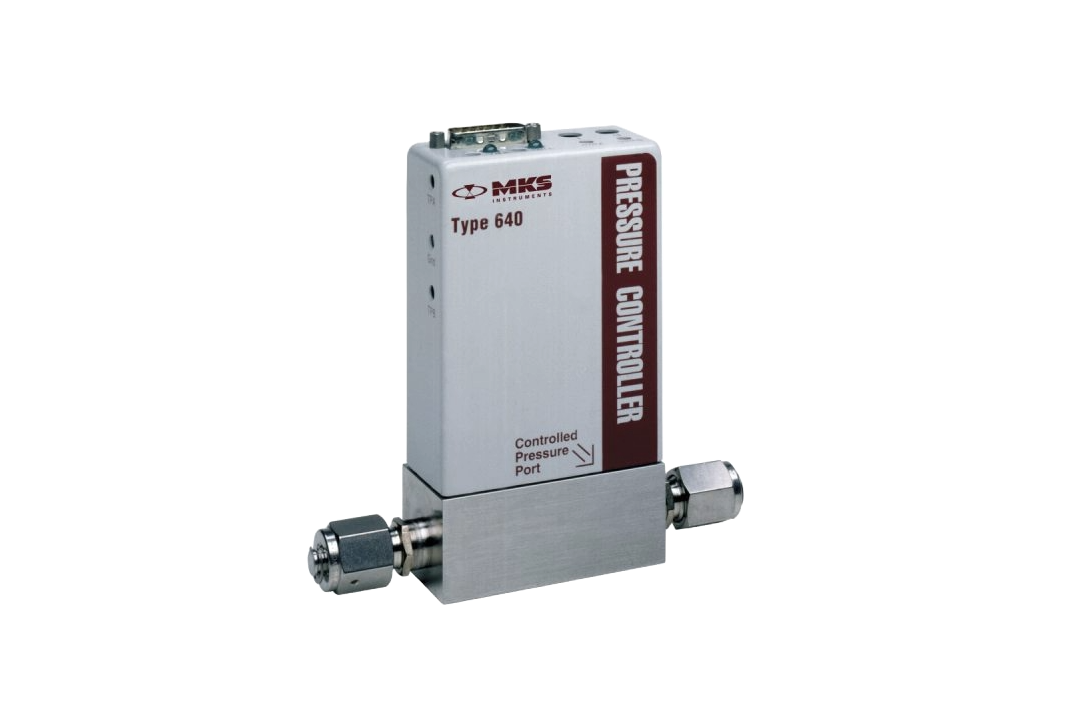

Absolutní regulátor tlaku 640B je samostatný, kompaktní elektronický systém řízení tlaku s uzavřenou smyčkou, který obsahuje kapacitní manometr Baratron®, normálně uzavřený regulační ventil a řídicí elektroniku s uzavřenou smyčkou. Elektricky se podobá standardnímu MFC, ale je napájen ±15 VDC při proudu pouze 200 mA, což umožňuje použití se standardním napájecím zdrojem a zobrazovací elektronikou. Tlakový výstup a vstupní řídicí signály jsou lineární 0-5 nebo 0-10 VDC. Dva vypínací body s LED indikátory stavu jsou určeny k použití jako jednoduché zapínací/vypínací procesní limity.
Integrovaná technologie kapacitního manometru Baratron®.
Rozsahy plného rozsahu již od 10 Torr pro procesy s nízkým tlakem.
Lze použít s aplikacemi předřazených nebo navazujících regulátorů
Dva vypínací body alarmu pro řízení mezních hodnot procesu
Specifikace
| Typ | 640B Absolutní tlakový regulátor |
| Rozsah tlaku | 10, 100, 1000 mmHg (Torr), 60, 100 psi (celý rozsah) |
| Typ připojení | 4 VCR, 8 VCR, 0.25 palce trubka nebo povrchový montáž |
| Průtoková rychlost | 50, 200, 1000, 5000, 10000, 20000, 50000 sccm (nominální průtokové rychlosti pro N2 s tlakem 15 psig na vstupu a atmosférou na výstupu) |
| Bod zásahu | Dva tranzistory s otevřeným kolektorem |
| Hodnocený | 250 mA @ 30 VDC |
| Nastavitelný | 1 až 100% celého rozsahu |
| Hystereze | 3% celého rozsahu |
| Indikátory | Zelené LED svítí při akci |
| Přesnost řízení tlaku | ±0.2% celého rozsahu |
| Limit přetlaku transduceru | 45 psia nebo 2x celý rozsah, v závislosti na tom, které je větší |
| Maximální diferenční tlak | 30 psi pro otvory 20 000 a 50 000 sccm, 150 psi pro otvory 50 až 10 000 sccm (v souladu s limitem přetlaku transduceru) |
| Režim řízení | Standardně dolní proud; Volitelně horní proud |
| Přesnost měření tlaku | ±0.5% odečtu (zahrnuje linearitu, hysterezi a opakovatelnost) |
| Teplotní koeficient nulového bodu | Nula: ±0.02% celého rozsahu/°C |
| Teplotní koeficient rozsahu | Rozsah: ±0.04% odečtu/°C |
| Řídící rozsah | >2 až 100% celého rozsahu |
| Typická doba odezvy | <1.0 sekundy (kromě časové konstanty systému) |
| Provozní teplota | 0 - 50°C (32° až 122°F) |
| Teplota skladování | -20 až 80°C (-4° až 176°F) |
| Venkovní těsnost proti úniku | <10-9 scc/sec He |
| Těsnost proti úniku přes uzavřený ventil | Ventil z elastomeru: <10-4 scc/sec He, Ventil z kovu: <1% celého rozsahu (N2 @ 1 atm. ΔP), Ventil Kel-F: <0.5% celého rozsahu (N2 @ 1 atm. ΔP) (přes uzavřený ventil)* |
| Materiály ve styku s médiem | Standardní: 316L S.S., 316L/VAR S.S., Inconel, Nikl, Volitelně: Viton®, Kalrez®, Kel-F® |
| Použitý výkon | ±15 VDC ±5%, maximálně 200 mA |
| Konektor | 15 pinový typ "D" samec |
| Doba odezvy měřiče | <100 msec |
| Citlivost na RFI | SAMA 33.1, 1-abc: <0.2% celého rozsahu |
| Vstupní-výstupní signály | 0-5 VDC standardně; 0-10 VDC volitelně |
| Délka kabelu | Maximálně 100 stop (30 m) |
| Hmotnost | 2.54 liber (1.15 kg) |
| Rozměry | 1.5 palce (38.1 mm) x 4.88 palce (124 mm) (4 VCR) x maximálně 5.50 palce (140 mm) |
| Shoda | CE |
