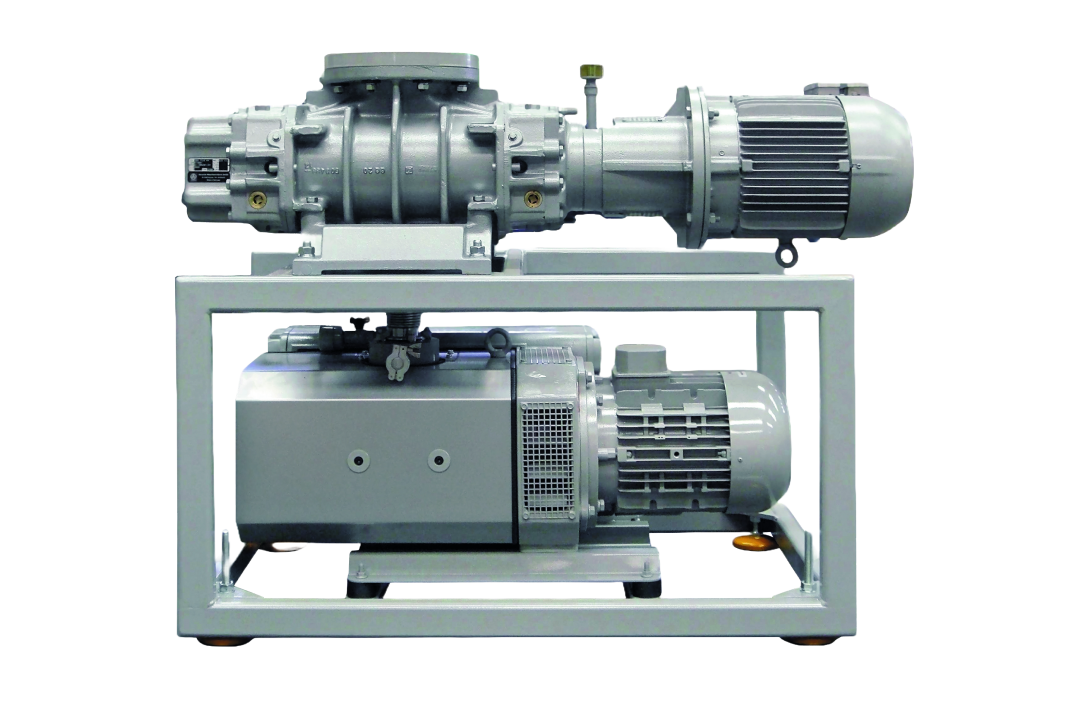

Agilent Roots Pumping Systems
Vysoce kvalitní vzduchem chlazené Rootsovy čerpací systémy Agilent řady RPS kombinují robustnost a spolehlivost vysokokapacitních čerpadel řady MS s širokým provozním rozsahem Rootsových čerpadel. Rotsovy čerpací systémy řady RPS jsou navrženy pro optimální integraci a umožňují nepřetržitý provoz a monitorování vakuových systémů.
Nabízené systémy:
RPS-501/301 – čerpací rychlost 500 m3/h při 50Hz
RPS-751/301 – čerpací rychlost 730 m3/h při 50Hz
RPS-1001/301 – čerpací rychlost 1000 m3/h při 50Hz
RPS-1401/301 – čerpací rychlost 1400 m3/h při 50Hz
RPS-2001/631 – čerpací rychlost 2010 m3/h při 50Hz
RPS-3001/631 – čerpací rychlost 2840 m3/h při 50Hz
RPS-4001/631 – čerpací rychlost 3850 m3/h při 50Hz
Vývěvy se vyznačují nízkou úrovní hluku a vibrací a kompaktní, snadno použitelné systémy mají také dlouhé intervaly údržby. Systémy RPS jsou ideální pro použití v aplikacích vyžadujících nejvyšší úroveň čistoty a jako záložní vývěvy pro průmyslové procesy, jako je velkoplošné vakuové povlakování a vakuová metalurgie.
|
Technická specifikace |
|||||||
|
RPS-751/301 |
RPS-1001/301 |
RPS-1401/301 |
RPS-2001/631 |
RPS-3001/631 |
RPS-4001/631 |
||
|
Rychlost čerpání |
60 Hz |
900 m3/h (530 cfm) |
1200 m3/h (710 cfm) |
1700 m3/h (1000 cfm) |
2400 m3/h (1415 cfm) |
3450 m3/h (2030 cfm) |
4700 m3/h (2770 cfm) |
|
50 Hz |
750 m3/h (440 cfm) |
1000 m3/h (590 cfm) |
1430 m3/h (840 cfm) |
2000 m3/h (1180 cfm) |
2900 m3/h (1710 cfm) |
3900 m3/h (2300 cfm) |
|
|
Ultimátní tlak |
≤ 5 x 10-3 mbar (≤ 4 x 10-3 Torr) |
≤ 5 x 10-3 mbar (≤4 x 10-3 Torr) |
≤ 5 x 10-3 mbar (≤ 4 x 10-3 Torr) |
≤ 5 x 10-3 mbar (≤ 4 x 10-3 Torr) |
≤ 5 x 10-3 mbar (≤ 4 x 10-3 Torr) |
≤ 5 x 10-3 mbar (≤ 4 x 10-3 Torr) |
|
|
Startovní tlak |
≤ 80 mbar (≤ 60 Torr) |
≤ 50 mbar (≤ 38 Torr) |
≤ 30 mbar (≤ 23 Torr) |
≤ 55 mbar (≤ 42 Torr) |
≤ 30 mbar (≤ 23 Torr) |
≤ 16 mbar (≤ 12 Torr) |
|
|
Výkon |
60 Hz |
3.6 + 7.5 kW (4.8 + 10.0 HP) |
4.8 + 7.5 kW (6.4 + 10.0 HP) |
6.3 + 7.5 kW (8.4 + 10.0 HP) |
8.8 + 18.5 kW (11.8 + 24.8 HP) |
12.5 + 18.5 kW (16.7 + 24.8 HP) |
|
|
50 Hz |
3.0 + 5.5 kW (4.0 + 7.3 HP) |
4.0 + 5.5 kW (5.3 + 7.3 HP) |
5.5 + 5.5 kW (7.3 + 7.3 HP) |
7.5 + 15.0 kW (10.0 + 20.1 HP) |
11.0 + 15.0 kW (14.7 + 20.1 HP) |
||
|
Napětí zdroje |
60 Hz |
440-480 V |
440/480 V |
440/480 V |
440-480 V |
440/480 V |
440/480 V |
|
60 Hz |
380 V |
380 V |
380 V |
380 V |
380 V |
380 V |
|
|
50 Hz |
400/690 V |
400/690 V |
400/690 V |
400/690 V |
400/690 V |
400/690 V |
|
|
Hlučnost |
74 / 76 dB(A) |
74 / 76 dB(A) |
74 / 76 dB(A) |
78 / 80 dB(A) |
78 / 80 dB(A) |
79 / 81 dB(A) |
|
|
Výměna oleje |
1.5 + 7.0 liter (1.6 + 7.4 qt) |
1.5 + 7.0 liter (1.6 + 7.4 qt) |
1.5 + 7.0 liter (1.6 + 7.4 qt) |
2.5 + 22.0 liter (2.6 + 23.2 qt) |
2.5 + 22.0 liter (2.6 + 23.2 qt) |
7.0 + 22.0 liter (7.4 + 23.2 qt) |
|
|
Pracovní teplota |
+12 +40 °C (+54 +105 F) |
+12 +40 °C (+54 +105 F) |
+12 +40 °C (+54 +105 F) |
+12 +40 °C (+54 +105 F) |
+12 +40 °C (+54 +105 F) |
+12 +40 °C (+54 +105 F) |
|
|
Teplota skladování |
-20 +70 °C (-4 +158 F) |
-20 +70 °C (-4 +158 F) |
-20 +70 °C (-4 +158 F) |
-20 +70 °C (-4 +158 F) |
-20 +70 °C (-4 +158 F) |
-20 +70 °C (-4 +158 F) |
|
|
Rozměry D x W x H |
750 x 1130 x 1175 mm |
750 x 1153 x 1195 mm |
750 x 1289 x 1195 mm |
1050 x 1575 [1605 version 60 Hz] x 1516 mm |
1050 x 1615 x 1516 mm |
1050 x 1636 x 1576 mm |
|
|
(29.5 x 44.5 x 46.3 in.) |
(29.5 x 45.4 x 47 in.) |
(29.5 x 50.7 x 47 in.) |
(41.3 x 62 [63.2 version 60 Hz] x 59.7 in.) |
(41.3 x 63.6 x 59.7 in.) |
(41.3 x 64.4 x 62 in.) |
||
|
Váha |
60 Hz |
470 kg (1040 lbs) |
530 kg (1170 lbs) |
590 kg (1300 lbs) |
1115 kg (2460 lbs) |
1255 kg (2770 lbs) |
1380 kg (3050 lbs) |
|
50 Hz |
450 kg (1000 lbs) |
510 kg (1130 lbs) |
570 kg (1260 lbs) |
1085 kg (2400 lbs) |
1225 kg (2700 lbs) |
1340 kg (2960 lbs) |
|
