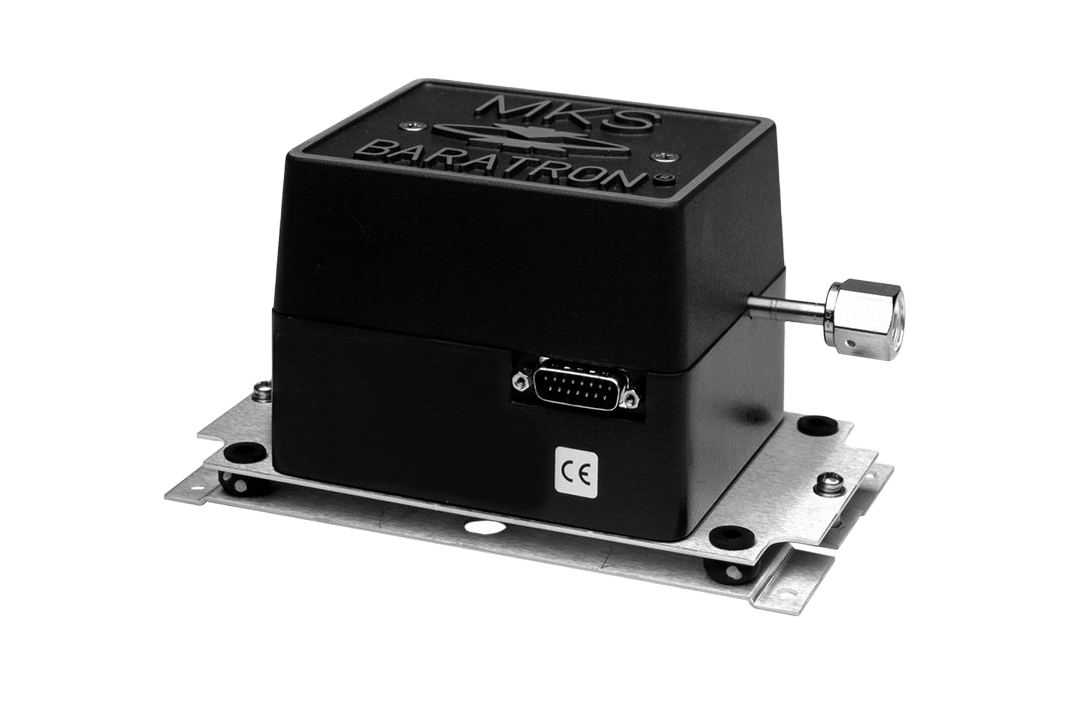

AD06A Baratron® Diferenciální Tlakový Senzor
Baratron® diferenciální tlakové senzory AD06A jsou jednostranné duální elektrodové/AC můstkové zařízení, které jsou extrémně stabilní a navrženy tak, aby minimalizovaly vliv teplotních změn. Plné měřítko je k dispozici od 25 000 Torr dolů na 0,1 Torr. Každý rozsah měří až do 1 části v 10^6 plného rozsahu s vybranou přesností v procentech odečtu omezenou touto rozlišovací schopností a s přesnostmi od 0,25% do 0,05% odečtu. Jsou vyrobeny z Inconelu® a nerezové oceli, což umožňuje použití s mnoha vlhkými, špinavými nebo korozivními plyny.
Poznámka: AA06A/AD06A vyžadují použití signálního zesilovače MKS 670C (starší modely 670B/270s jsou také kompatibilní), který poskytuje různé napětí pro AA06A/AD06A a převádí signály na úrovni senzoru z AA06A/AD06A na tlakové čtení.
Měření diferenciálního tlaku
Rozsahy od 25 000 do 0,1 Torr
Nejvyšší přesnost tlakového měřicího přístroje dostupné
Ideální pro přenosné kalibrační normály
Specifikace:
| Typ měření | Diferenciální |
| Plné měřítko | 0,1, 1, 10, 100 nebo 1000 mmHg plné měřítko |
| Typ montáže | 4 VCR samice |
| Přesnost | 0,05%, 0,08%, 0,12% nebo 0,25% odečtu ± koeficient nuly/rozpětí |
| Rozlišení | 1 část v 10^6 plného rozsahu |
| Provozní teplota | Teplota regulovaná na 45°C |
| Limit přetížení | 40 nebo 45 psid |
| Maximální tlak v čáře | 150 psig |
| Materiály vystavené procesním plynům | Inconel, nerezová ocel; Pr: Inconel, nerezová ocel, Alumina, Palladium Glass |
| Objem | Px: 3,5 cc; Pr: 25 cc |
| Shoda | CE |
