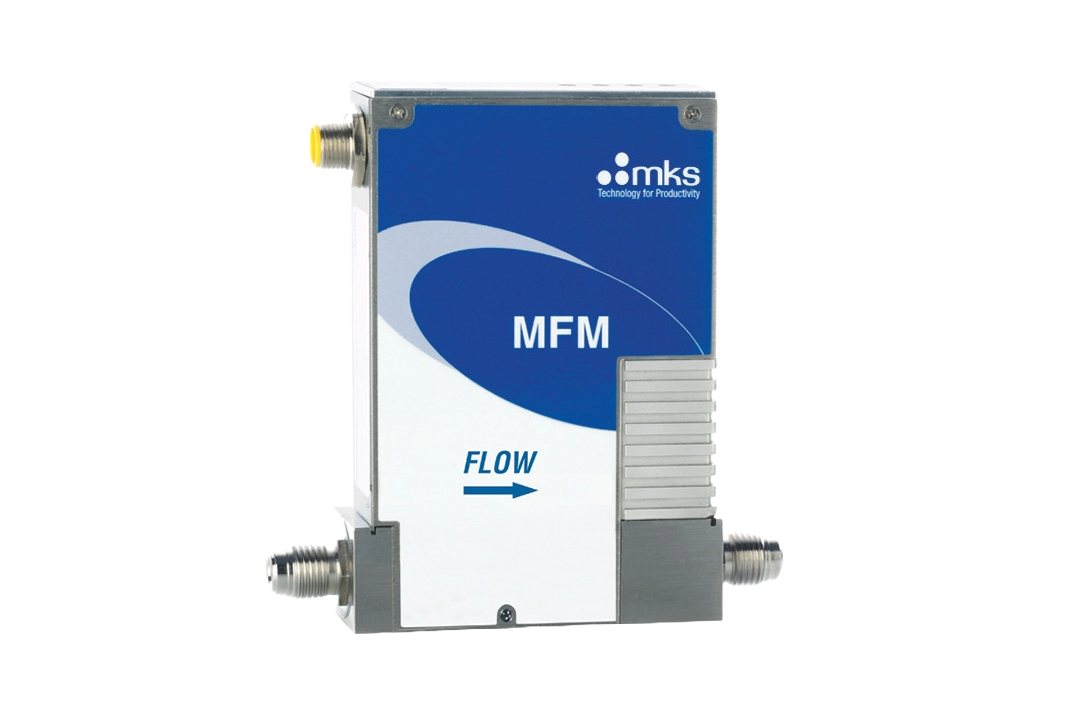

P4B Hmotnostní měřič vysokého výkonu, pro průtokové rychlosti 5-50,000 sccm
P4B je 1,125“ , víceplynový/vícerozsahový, kovově utěsněný, hmotnostní průtokoměr (MFM). Měřič P4B obsahuje nejnovější digitální elektroniku průtokoměru spolu s osvědčeným patentovaným tepelným senzorem a mechanickou konstrukcí. Digitální elektronika využívá nejnovější algoritmy MKS, které umožňují měření více plynů/více rozsahů. Součástí je digitální kalibrace, která poskytuje 1 % přesnosti odečtu kalibračního plynu.
Pevně řízená přesnost průtoku procesního plynu pro lepší přizpůsobení procesu v komoře.
Vestavěný konfigurační a diagnostický software, který umožňuje uživateli kontrolovat funkčnost MFM bez nutnosti vyjmutí zařízení z nástroje.
Specifikace
| Typ | Hmotnostní průtokový měřič |
| Plný rozsah průtoku | 5-50000 sccm |
| Rozsah měření | 0,1-100 % plného rozsahu (rozsah na mechanismu) |
| Maximální vstupní tlak | 500 psig |
| Tlakový test | 1000 psig |
| Tlakový test (roztržení) | 1500 psig |
| Typická přesnost |
±1% nastavené hodnoty pro 20-100% plného rozsahu ±0,2% plného rozsahu pro 2-20% plného rozsahu |
| Opakovatelnost | ±0,3% odečtu |
| Rozlišení | 0,1% plného rozsahu |
| Teplotní koeficient nulové hodnoty | <0,05% plného rozsahu/°C |
| Teplotní koeficient rozsahu | <0,08% odečtu/°C |
| Tlakový koeficient | <0,02% odečtu/psi |
| Doba zahřátí | <30 minut (do dosažení 0,2% plného rozsahu výkonnosti v ustáleném stavu) |
| Provozní teplota | 10-50°C |
| Teplota při skladování | -20° až 80°C (-4° až 149° F) |
| Zobrazení teploty | 0-100°C |
| Přesnost teploty | ±2°C |
| Rozlišení teploty | 0,1°C |
| Zobrazení | 4 číslice pro hodnotu, 4 znaky pro jednotku |
| Typ připojení | Kompatibilní s: Swagelok® 4 VCR®, povrchovým montážem o průměru 1,125 palce (C-těsnění, W-těsnění), W-těsnění o průměru 1,5 palce |
| Integrita externích úniků | <1 x 10-10 |
| Materiály ve styku s médiem | 316L S.S. VAR (ekvivalent 316 S.S. SCQ pro polovodičovou kvalitu), 316 S.S. |
| Úprava povrchu | Průměrné Ra 10μ palců |
| Hmotnost | <2,5 lbs (1,1 kg) |
| Shoda | CE |
| Požadavky na napájení | +15 do +24 VDC @ 200mA max |
| Analogový konektor | 15-pin Type “D” Male, 9 pin Type “D” Male |
| Signál vstupu/výstupu průtoku | 0 až 5 VDC |
| Konektor pro DeviceNet | 5 pin mikrokonektor (DeviceNet) |
| Konektor pro RS485 | 9 pin Type “D” Male |
