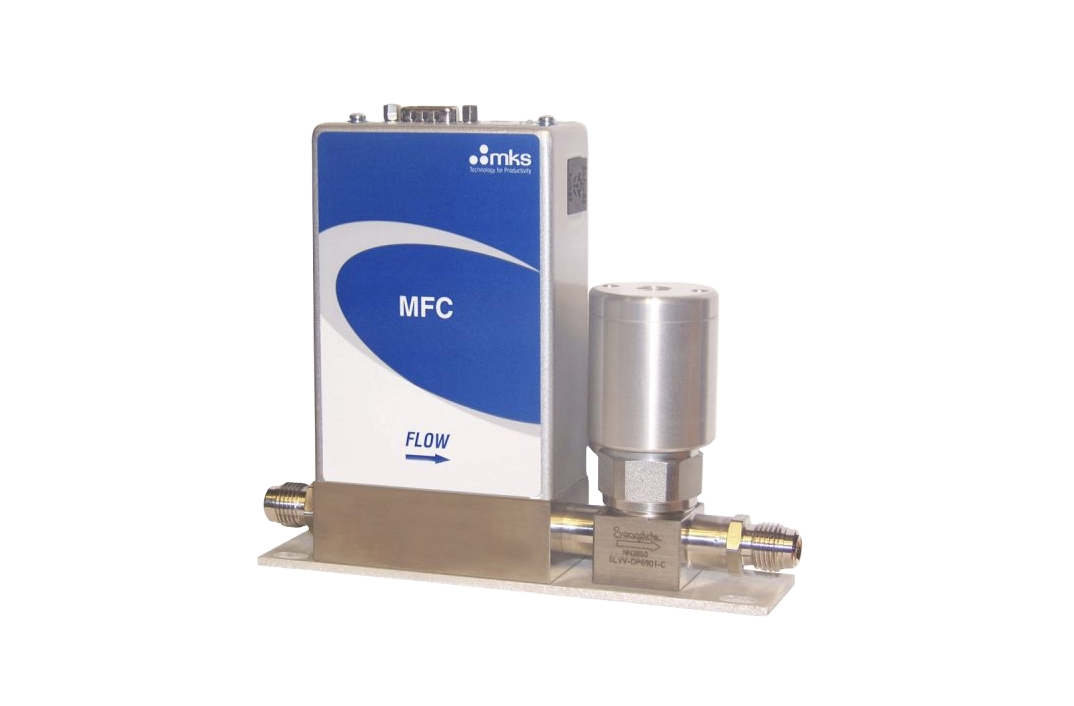

GV50A Hmotnostní regulátory s elastomerovým těsněním a uzavíracím ventilem 5-50 000 sccm
Digitálně řízený regulátor hmotnostního průtoku řady G GV50A je k dispozici s I/O RS485, Profibus™, EtherCAT®, PROFINET nebo DeviceNet™. Digitální řídicí elektronika využívá nejnovější řídicí algoritmy MKS pro rychlou a opakovatelnou odezvu na žádanou hodnotu v celém regulačním rozsahu zařízení. Typické doby odezvy se pohybují v řádu 600 až 800 milisekund. Digitální kalibrace poskytuje přesnost 1 % nastavené hodnoty na kalibrační plyn.
Průtoky od 5 do 50 000 sccm.
Rychlost úniku z uzavíracího ventilu menší než 4x10E-09 atm-cc/sec He
Široký výběr digitálních (EtherCAT, DeviceNet™, Profibus®, PROFINET a RS485) nebo analogových (0-5 VDC nebo 4-20 mA) vstupů/výstupů.
Doba ustálení kratší než 750 milisekund.
Možnost volby těsnění a ventilové zátky z vitonu, buny, neoprenu nebo kalrezu.
Specifikace
| Typ: | Regulátor hmotnostního průtoku |
| Plný rozsah průtoku: | 5-50,000 sccm |
| Regulační rozsah: | 2-100% plného rozsahu |
| Typ připojení kompatibilní s: |
6 mm Swagelok 8 mm Swagelok 10 mm Swagelok 12 mm Swagelok 0.125 palce Swagelok (pro 1000 sccm ekvivalent N2 nebo nižší) 0.25 palce Swagelok 0.5 palce Swagelok 0.375 palce Swagelok Swagelok 4 VCO mužský Swagelok 4 VCR mužský Swagelok 8 VCR mužský Swagelok 8 VCO mužský Swagelok 2 VCR mužský (pro 1000 sccm ekvivalent N2 nebo nižší) KF-16 |
| Materiál těsnění: | Viton®, Buna-N, Neopren®, EPDM, Kalrez |
| Konektor: |
EtherCAT DeviceNet RS485 (9 pinový konektor) Profibus (kompatibilní s 1480) Profibus (kompatibilní s 1179B) PROFINET 9 pinový konektor (Analogový 0-5 VDC) 9 pinový konektor s propojenými uzemněními (Analogový 0-5 VDC) 15 pinový konektor (Analogový 0-5 VDC) 15 pinový konektor s propojenými uzemněními (Analogový 0-5 VDC) 15 pinový konektor (Analogový 4-20 mA) |
| Maximální vstupní tlak: | 150 psig |
| Normální provozní tlakový rozdíl: |
10-5000 sccm; 10-40 psid 10,000-0000 sccm; 15-40 psid 30,000-50,000 sccm; 25-40 psid |
| Zkouškový tlak: | 1000 psig |
| Praskací tlak: | 1500 psig |
| Typická přesnost: |
± 1% nastavené hodnoty pro 20 až 100% plného rozsahu ± 0.2% plného rozsahu pro 2 až 20% plného rozsahu |
| Opakovatelnost: | ± 0.3% čtení |
| Rozlišení: | 0.1% plného rozsahu |
| Teplotní koeficient nulové hodnoty: | < 0.05% plného rozsahu/°C |
| Teplotní koeficient rozsahu: | < 0.08% čtení/°C |
| Tlakový koeficient vstupu: | < 0.02% čtení/psi |
| Typický čas ustálení: | < 750 msec, typický nad 5% plného rozsahu |
| Doba zahřátí: | 30 minut |
| Provozní teplota: | 10-50°C |
| Vlhkost při skladování: | 0-95% relativní vlhkost, bez kondenzace |
| Teplota při skladování: | -20° až 80°C |
| Integrita externích úniků: | < 1 x 10-09 (scc/sec He) |
| Integrita úniku přes uzavřený ventil: |
do 10K < 0.1% plného rozsahu při 40 psig do atmosféry 20K - 50K < 1.0% plného rozsahu při 40 psig do atmosféry |
| Hmotnost: | 3 lbs (1.4 kg) |
| Shoda: | CE |
