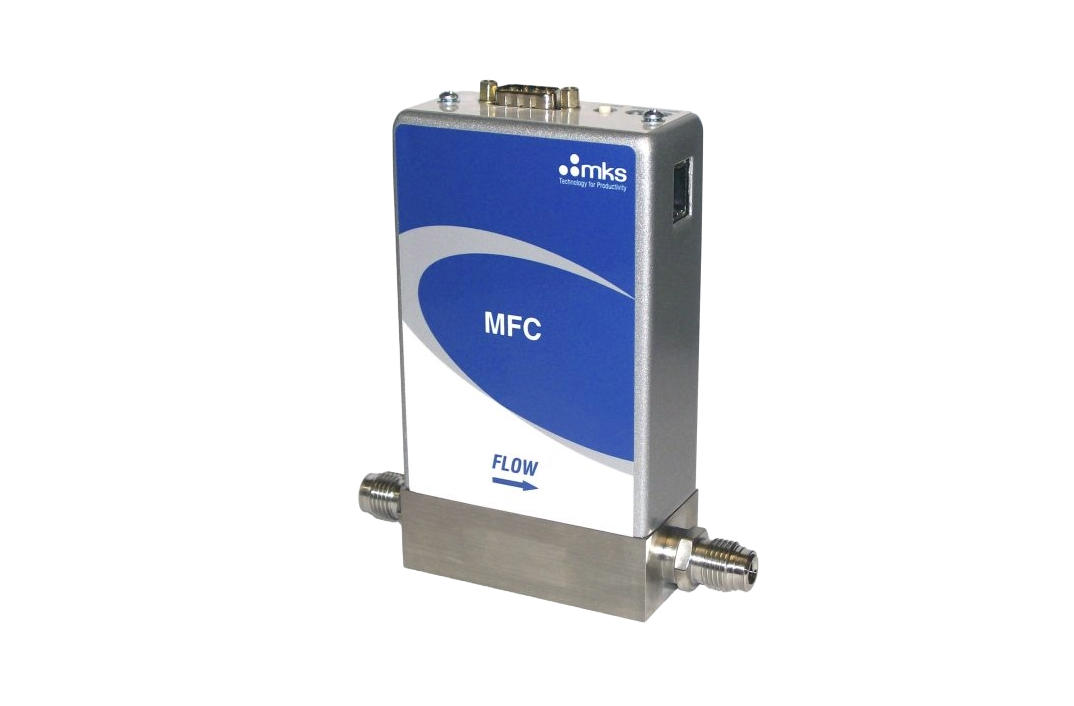

GM100A Hmotnostní regulátory s kovovým těsněním 50-100 slm
Digitálně řízený regulátor hmotnostního průtoku GM100A řady G je k dispozici s analogovými (0 až 5 VDC nebo 4 až 20 mA) nebo RS485, Profibus™, EtherCAT®, PROFINET nebo DeviceNet™ I/O. Digitální řídicí elektronika využívá nejnovější řídicí algoritmy MKS pro rychlou a opakovatelnou odezvu na nastavenou hodnotu v celém regulačním rozsahu zařízení. Typické doby odezvy se pohybují v řádu 500 milisekund. Digitální kalibrace poskytuje přesnost 1 % nastavené hodnoty na kalibrační plyn.
Průtoky od 50 do 100 slm
Kovové těsnění s elastomerovou zátkou
Široký výběr digitálních (EtherCAT, DeviceNet™, Profibus®, PROFINET a RS485) nebo analogových (0-5 VDC nebo 4-20 mA) vstupů/výstupů.
Standardní míra úniku uzavřené vodivosti menší než 1,0 % plného rozsahu stupnice
Doba ustálení méně než 750 milisekund
Specifikace
| Plný rozsah průtoku: | 50,000 - 100,000 sccm (ekvivalent N2) |
| Regulační rozsah: | 2% až 100% plného rozsahu |
| Signál vstupního/výstupního průtoku: | |
| Napětí: | (0 až 5 VDC) 15 pinový typ "D" mužský, 9 pinový typ "D" mužský |
| Proud: | (4 až 20 mA) 15 pinový typ "D" mužský |
| Maximální vstupní tlak: | 150 psig |
| Normální provozní tlakový rozdíl: | 50,000 - 100,000 sccm; 40 až 80 psid |
| Zkouškový tlak: | 1000 psig |
| Praskací tlak: | 1500 psig |
| Typická přesnost: | ± 1% nastavené hodnoty pro 20 až 100% plného rozsahu, ± 0.2% plného rozsahu pro 2 až 20% plného rozsahu |
| Opakovatelnost: | ± 0.3% čtení |
| Rozlišení: | 0.1% plného rozsahu |
| Teplotní koeficient nulové hodnoty: | < 0.05% plného rozsahu/°C |
| Teplotní koeficient rozsahu: | < 0.08% čtení/°C |
| Tlakový koeficient vstupu: | < 0.02% čtení/psi |
| Typický čas ustálení: | < 750 msec, typický nad 10% plného rozsahu |
| Doba zahřátí: | 30 minut |
| Provozní teplota: | 10° až 50°C |
| Vlhkost při skladování: | 0 až 95% relativní vlhkost, bez kondenzace |
| Teplota při skladování: | -20° až 80°C |
| Integrita externích úniků: | < 1 x 10-10 (scc/sec He) |
| Integrita úniku přes uzavřený ventil: | < 1.0% plného rozsahu při 40 psig vstupu do atmosféry |
| Příměsi materiálů v kontaktu s tekutinou: | 316L nerezová ocel VAR, 316 nerezová ocel, Elgiloy®, Nikl |
| Povrchová úprava: | Průměrné Ra 10µ inch |
| Hmotnost: | 3 lbs (1.4 kg) |
| Shoda: | CE |
