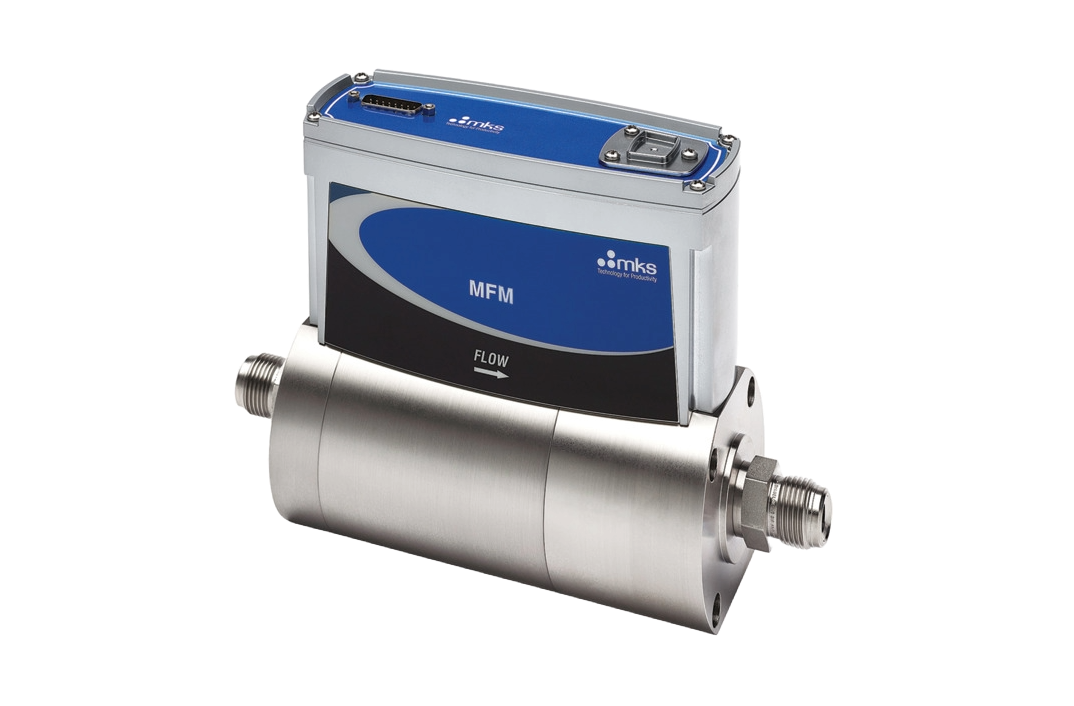

IE1000A Hmotnostní regulátor s těsněním z elastomeru, IP66, 500-1000 slm
Hmotnostní průtokoměry IE1000A jsou elastomerem utěsněné multiplynové/vícerozsahové MFM určené pro použití v náročných podmínkách, kde je důležitá odolnost proti vniknutí kapalin a prachu. Mezi aplikace patří ty, kde může být vyžadováno „hadicové vypnutí“, například při průmyslové výrobě skla, kde se vyskytuje vlhkost a pevné částice. Model IE1000A se svým krytem se stupněm krytí IP66 splňuje přísné požadavky těchto agresivních prostředí.
IE1000A může mít rozsah od 500 slm do 1000 slm (ekvivalent N2). Možnost použití více plynů/více rozsahů spolu s přísnými výkonnostními specifikacemi pro přesnost umožňují uživatelům minimalizovat zásoby dílů MFM s vysokým průtokem.
Krytí se stupněm krytí IP66 zajišťuje ochranu proti vodě a prachu v náročných podmínkách.
Přísně kontrolovaná přesnost průtoku procesního plynu zlepšuje přizpůsobení procesu
Možnost použití více plynů/více rozsahů snižuje zásoby MFM
Specifikace
| Typ | Hmotnostní průtokoměr (MFM) |
| Celkový rozsah průtoku | 500-1000 slm (N2 ekvivalent) |
| Rozsah měření | 0,2-100% plného rozsahu (rozsah na mechanice) |
| Typ připojení | Kompatibilní s: 12 mm Swagelok, 0,5 palcovými trubkovými kompresiemi, 0,75 palcovými kompresiemi, 0,5 palcovou NPT samičkou, 0,75 palcovou NPT samičkou, 8 VCR samčími, 8 VCO samčími |
| Konektor | Profibus, PROFINET, 15 pin D (Analogový 0-5 VDC I/O), 15 pin D (4-20 mA I/O) |
| Maximální vstupní tlak | 150 psig |
| Průrazový tlak | 1500 psig |
| Typická přesnost | ±1% z měření (s kalibračním plynem N2) |
| Opakovatelnost | ±0,5% z měření |
| Rozlišení | 0,1% plného rozsahu |
| Teplotní koeficient nulového bodu | <0,05% plného rozsahu/°C |
| Teplotní koeficient rozsahu | <0,08% měření/°C |
| Tlakový koeficient vstupu | <0,03% měření/psi |
| Doba zahřátí | 1 hodina |
| Provozní teplota | 10-50°C |
| Vlhkost při skladování | 0 až 95% relativní vlhkost, nekondenzující |
| Teplota skladování | -20° až 65°C (-4° až 149°F) |
| Venkovní těsnost proti úniku | <1 x 10^-9 |
| Materiál těsnění | Viton®, Buna, Neopren®, EPDM |
| Materiál ve styku s médiem | 316L nerezová ocel |
| Povrchová úprava | Průměrný Ra 20μ palců |
| Krytí | IP66 |
| Požadavky na napájení | 15-24 VDC @ (<4 wattů) |
| Signál vstupu a výstupu průtoku | Napětí (0-5 VDC), Proud (4-20 mA) |
| Analogový konektor I/O | 15 pinový typ „D“ samčí |
| Hmotnost | <10,8 liber (4,8 kg) |
| Soulad | CE |
