Moduly hmotnostních regulátorů

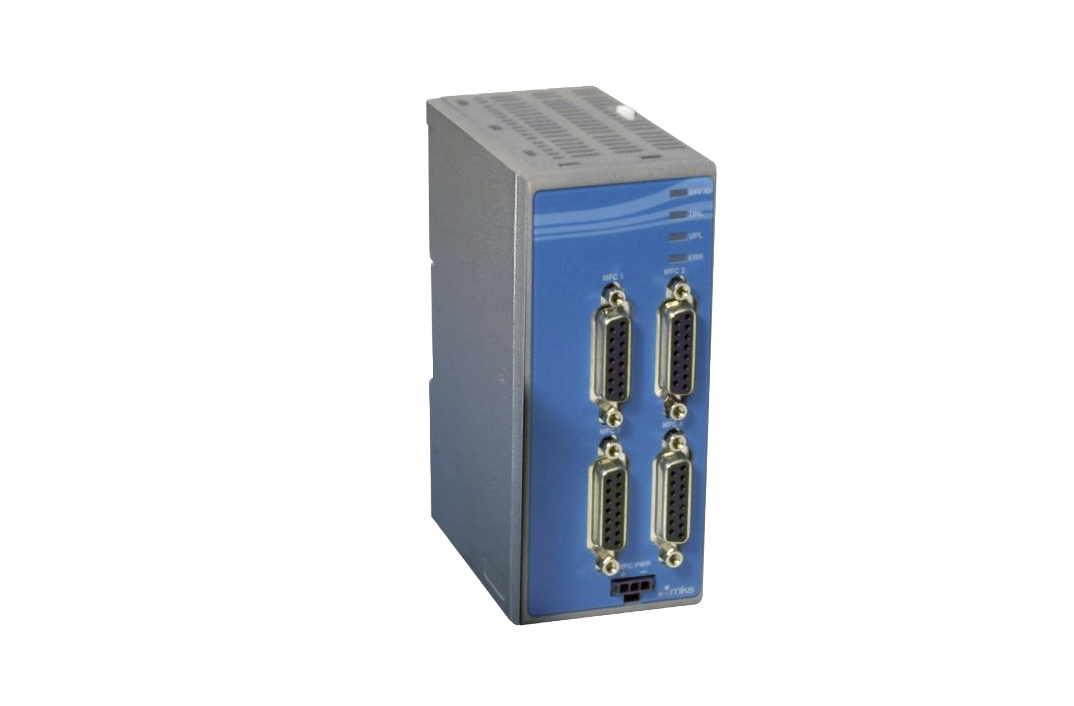

Moduly regulátorů hmotnostního průtoku MKS představují kompaktní řešení s vysokou hustotou pro integraci MKS MFC s moduly MKS Automation Platform PAC nebo CM. Moduly MFC podporují 15 nebo 9kolíkové analogové regulátory hmotnostního průtoku. Modul MFC má přímé mapování pinů MFC v poměru 1:1, takže připojené regulátory hmotnostního průtoku jsou plně napájeny a ovládány prostřednictvím plátku MFC. Každý modul MFC podporuje integraci 4 regulátorů hmotnostního průtoku MKS.
- Podporuje 15 nebo 9 pinové analogové regulátory hmotnostního průtoku.
- Přímé mapování pinů 1:1 regulátorů hmotnostního průtoku.
- Podpora integrace 4 regulátorů hmotnostního průtoku MKS
Specifikace
| Typ | Modul hmotnostního průtokového regulátoru |
| Rozlišení ADC | 14 bitů |
| Doplňkové napájení | 24 V ±5% |
| Tento vstup bude použit k napájení MFC připojených prostřednictvím IO konektoru. | |
| Každý výstupní napájecí proud pro MFC by měl být chráněn zvlášť. | |
| Spotřeba energie | 24 V ±5% |
| Anti-alias HW Filtrace | 200Hz ±20%, minimálně 6dB/oktáva |
| Minimální CMRR analogového vstupu | 50 dB, 0-1 kHz |
| Maximální integrální nelinearita analogového vstupu | ±2 LSB (14 bitů @ 14 V) |
| Počet kanálů AO | 16, single ended (4 pro každý MFC: testovací bod ventile, výstupní signál průtoku, volitelný vstup, výstup tlaku) |
| Rozsah napětí analogového vstupu | -2 V až 14 V |
| Maximální chyba výstupu přes celý rozsah | ±0.05% FS (při teplotě 20 - 30°C) |
| Frekvence vzorkování analogového vstupu | 6.25 kHz (160 µs, pro všechny 16 kanálů) |
| (Oversampling ADC je nastaveno na x32) | |
| Ochrana analogového vstupu | ESD dle IEC 61000-4-2 ±4 kV kontakt, zkrat na 24V, +15V nebo -15V |
| Počet kanálů AO | 4 single ended (1 pro každý MFC: vstup nastavení bodu) |
| Rozlišení DAC | 14 bitů |
| Maximální výstupní proud AO | 5 mA do zátěže 2 kOhm, 10 nF |
| Přesnost výstupu při 25°C | ±0.1% FS @ 5 V, ±0.05% Full Scale @ 10 V |
| Čas ustálení výstupu | ±2.5 mV za 1 ms do zátěže 2 kOhm, 10 nF |
| Ochrana analogového výstupu | ESD dle IEC 61000-4-2 ±4 kV kontakt, zkrat na 24V, +15V nebo -15V |
| Maximální napěťový úbytek digitálního výstupu v zapnutém stavu | 0.2 V do impedance 30 kOhm |
| Počet kanálů DO | 12 (3 pro každý MFC: otevření ventilu, uzavření ventilu, nulový průtok) |
| Maximální únikový proud digitálního výstupu vypnutý | 30 µA |
| Minimální dostupný proud digitálního výstupu v zapnutém stavu | 6 mA |
| Ochrana digitálního výstupu | 5V TVS, resetovatelný pojistka (25 mA PTC) |
| Logická úroveň | 5V TTL tri stav DO pro funkci přepisu ventilu |
| Aktivní vysoko a nízko. Vysoko otevírá řídicí ventil MFC, Nízko uzavírá ventil a plovoucí umožňuje řízení nastaveného bodu | |
| Minimální vstupní impedance | 150 kOhm |
| Maximální spotřeba energie na modul | Předpokládáme, že každý MFC spotřebuje 250 mA a všechny AO jsou plně načtené ≥24V_IO@1.5Amp, 24V_CORE@ 0.15Amp |
| Časování | Přepis ventilu 100 ms + doba odezvy (digitální výstup) |
| Provozní teplota | 0 až +55°C |
| Teplota skladování | -40 až 85°C |
| Výška nad mořem | Až 2000 metrů |
| Vlhkost | 5 až 85% relativní vlhkosti, nekondenční |
| Rozměry | 52.5 x 125 x 92.3 mm (Š x V x H) |
| Montáž | DIN lišta |
| Shoda | UL, CE, RoHS |
