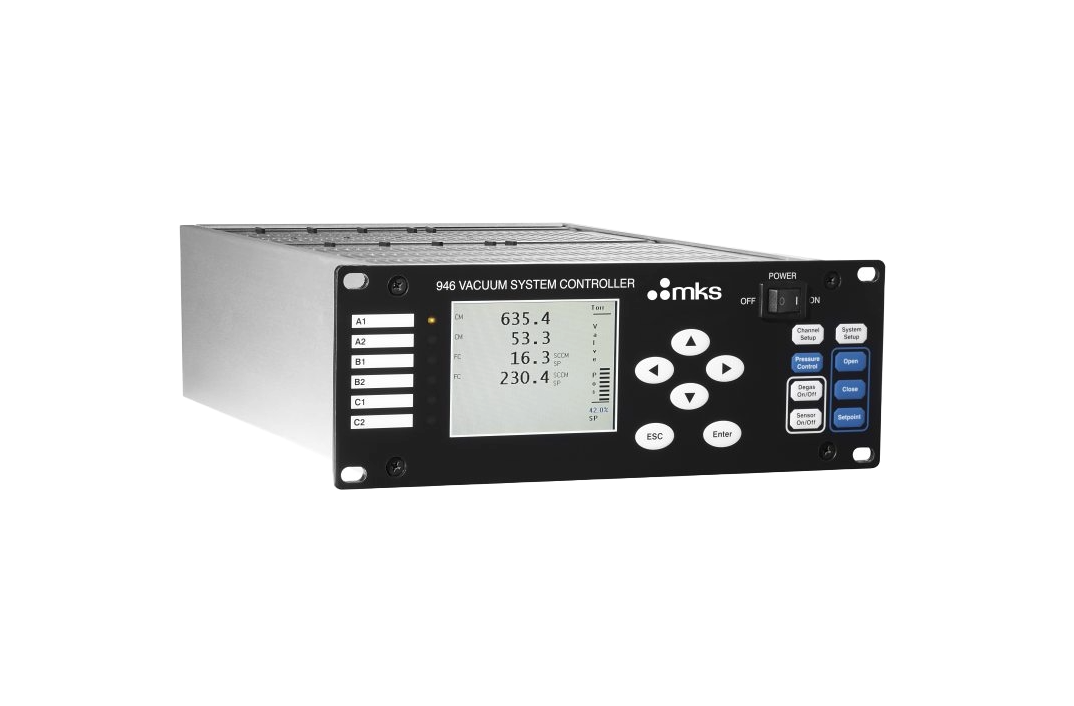

946 Ovládací jednotka vakuového systému
Model 946 je univerzální systém pro měření a regulaci vakua s polovičním stojanem. Poskytuje napájení a současné odečítání až šesti různých vakuoměrů a/nebo regulátorů hmotnostního průtoku s možností regulace tlaku. Tato vysoce flexibilní řídicí jednotka vakuového systému podporuje širokou škálu technologií snímačů, včetně kapacitních manometrů Baratron®, snímačů se studenou katodou, snímačů s horkou katodou, standardních Piraniho snímačů a konvekčních Piraniho snímačů pro rozsah měření od ultravysokého vakua až po tlak vyšší než atmosférický.
Současné ovládání a zobrazení šesti vakuových manometrů a/nebo regulátorů hmotnostního průtoku.
Měření tlaku od 10 000 Torrů do 10-11 Torrů
Možnost řízení tlaku v uzavřené smyčce pro použití s ventily MKS
Standardní ovládání počítačem RS232/485 ve všech konfiguracích pro snadnou integraci systému.
Řízení průtokového poměru pomocí více regulátorů hmotnostního průtoku
Komunikace mezi měřidly umožňuje použít referenční snímač pro rozpětí nebo vynulování jiného měřidla.
Specifikace
| Rozsah měření | 10 000 Torr až 10^-11 Torr (závisí na typu senzoru) |
| Displej | Barevný QVGA TFT LCD displej s rozlišením 320x240 pixelů s podsvícením |
| Ovládání na předním panelu | Vypínač napájení, nastavení a operační příkazy lze ovládat pomocí klávesnice |
| Jednotky |
Tlak: Torr, mbar, Pascal Průtok: sccm a slm |
| Požadavky na napájení | 100-240 V AC, 50/60 Hz, maximálně 150 W |
| Analogový výstup | Vyhrazený, logaritmický a lineární výstup pro každý kanál a logaritmický pro kombinované kanály |
| Kontaktní hodnota bodu nastavení | 2 ampery @ 30 V AC |
| Konfigurace bodu nastavení | Dvanáct tlakově závislých relé s jedním spínačem (SPST) |
| Provozní teplota | 5-40°C (41-104°F) |
| Teplota skladování | 10-55°C (50-131°F) |
| Montáž | Polovina racku, 2U výška, 13 palců hloubka |
| Hmotnost | 8 lbs (3.6 kg) |
| Shoda | CE |
