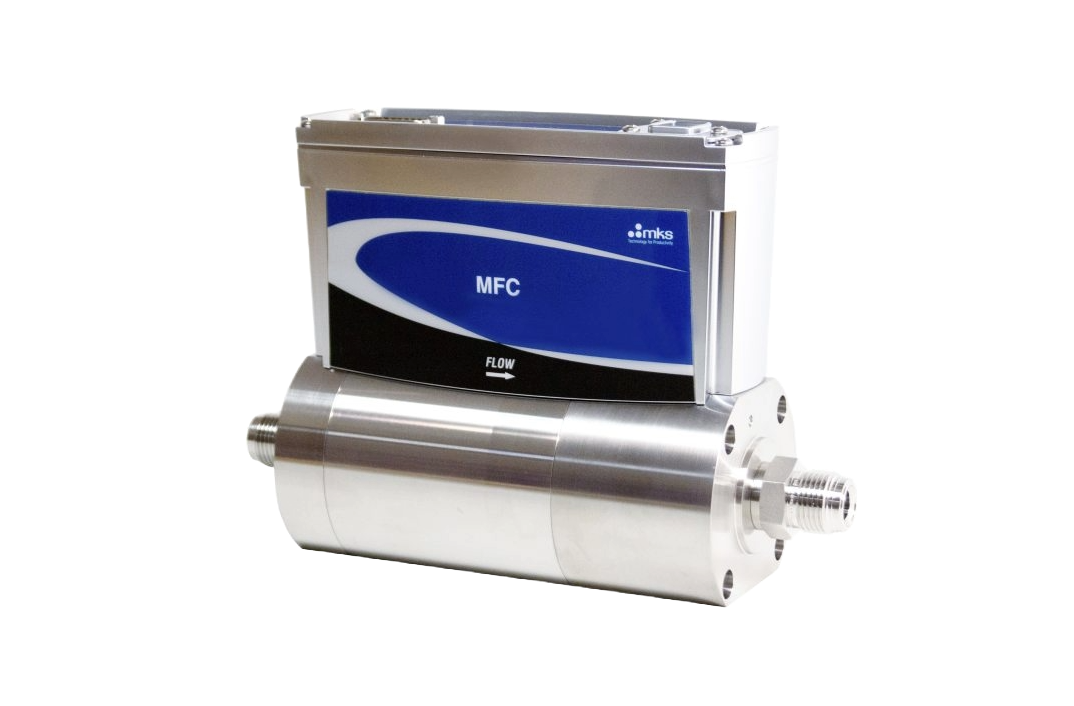

IE500A Hmotnostní regulátory s elastomerovým těsněním, IP66, 250-500 slm
Hmotnostní regulátor průtoku IE500A je elastomerem utěsněný multiplynový/vícerozsahový MFC s krytím IP66 určený pro použití v drsném průmyslovém prostředí, kde je důležitá odolnost proti vniknutí kapaliny a prachu. IE500A je schopen pracovat v plném rozsahu stupnice od 250 slm do 500 slm (ekvivalent N2). Tento široký rozsah průtoku je umožněn jedinečnou konstrukcí regulačního ventilu, který rychle reaguje na změny žádané hodnoty a zároveň udržuje uzavřenou konduktivitu těsnosti, která je výrazně nižší než u jiných regulátorů hmotnostního průtoku s vysokým průtokem.
Průtoky od 250 do 500 slm
Možnost volby těsnění a zátky ventilu z vitonu, buny, neoprenu nebo EPDM.
Analogové, RS485, Profibus™ nebo DeviceNet™ I/O
Standardní těsnost při uzavřeném vedení menší než 1,0 % plného rozsahu stupnice
Doba ustálení 1 až 2 sekundy
Specifikace
| Typ | Regulátor hmotnostního průtoku |
| Plný rozsah průtoku | 250-500 slm (ekvivalent N2) |
| Typ připojení | Kompatibilní s: 12 mm Swagelok 0,5 palce komprese trubky 0,75 palce komprese 0,5 palce NPT samice 0,75 palce NPT samice 8 VCR mužský 8 VCO mužský |
| Konektor | Profibus, PROFINET, 15 pin D (Analog 0-5 VDC I/O), 15 pin D (4-20 mA I/O) |
| Maximální vstupní tlak | 150 psig |
| Normální provozní tlakový rozdíl | 40 až 50 psid |
| Zkušební tlak | 1500 psig |
| Regulační rozsah | 2% až 100% plného rozsahu |
| Typická přesnost | ±1% nastavené hodnoty pro > 20% až 100% plného rozsahu ±0,25% plného rozsahu pro 5% až 20% plného rozsahu |
| Opakovatelnost | ±0,5% odečtu |
| Rozlišení | 0,1% odečtu |
| Teplotní koeficient nulové hodnoty | <0,05% plného rozsahu/°C |
| Teplotní koeficient rozsahu | <0,08% odečtu/°C |
| Tlakový koeficient | <0,08% odečtu/psi |
| Typická doba ustálení | <3 sekundy typicky nad 10% plného rozsahu při 50 psi |
| Doba zahřátí | 1 hodina |
| Provozní teplota | 10° až 50°C |
| Teplota při skladování | -20° až 65°C |
| Integrita externích úniků | <1 x 10 (scc/sec He) |
| Integrita úniku přes uzavřený ventil | <1,0% plného rozsahu při 40 psia k vakuu (<500 mTorr) |
| Materiál těsnění | Viton, Buna, Neopren, EPDM |
| Materiály ve styku s médiem | 316 S.S., Elgiloy, 430FR, PTFE (Standard) |
| Úprava povrchu | 16 µinch průměrné Ra |
| Krytí | IP66 |
| Požadavky na napájení | 15-24 VDC @ (<8 wattů) |
| Signál vstupu/výstupu průtoku | Napětí: 0-5 VDC Proud: 4-20 mA |
| Analogový konektor I/O | Napětí: 15-pin Type "D" mužský Proud: 15-pin Type "D" mužský |
| Hmotnost | 12,7 lbs (5,8 kg) |
| Shoda | CE |
