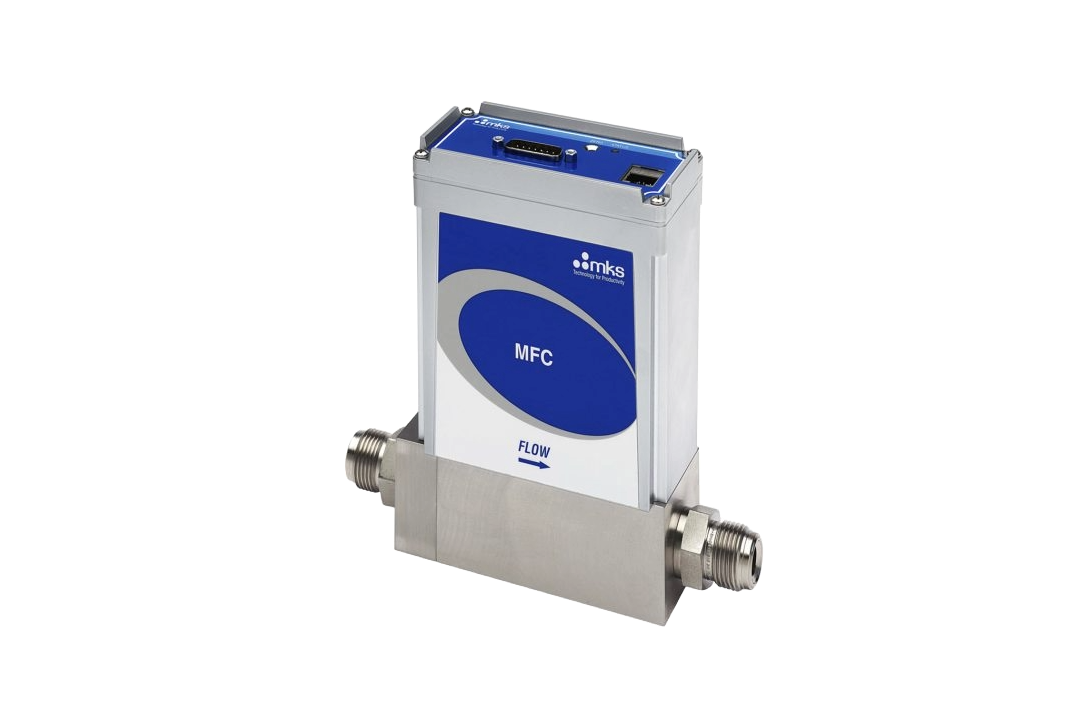

GE250A-GE300A Hmotnostní regulátory s elastomerovým těsněním 100-300 slm
Hmotnostní regulátory průtoku řady G GE250A a GE300A jsou univerzální, elastomerem utěsněné MFC vhodné pro širokou škálu aplikací. GE250A je schopen pracovat v plném rozsahu stupnice od 100 do 250 slm (ekvivalent N2). GE300A je schopen plného rozsahu stupnice od 150 do 300 slm (ekvivalent N2). Oba jsou k dispozici s analogovými I/O nebo digitálními I/O využívajícími nejnovější řídicí algoritmy pro rychlou a opakovatelnou odezvu na nastavenou hodnotu.
Průtoky od 100 do 300 slm
Možnost volby těsnění a zátky ventilu z vitonu, buny, neoprenu nebo EPDM.
Široký výběr digitálních (EtherCAT, DeviceNet™, Profibus®, PROFINET a RS485) nebo analogových (0-5 VDC nebo 4-20 mA) I/O.
Standardní míra úniku uzavřené vodivosti menší než 1,0 % plného rozsahu stupnice
Doba ustálení 1 až 2 sekundy
Specifikace
| Typ: | Regulátor hmotnostního průtoku |
| Plný rozsah průtoku: | GE250A: 100-250 slm GE300A: 150-300 slm |
| Regulační rozsah: | 2-100% plného rozsahu (rozmezí na mechanice) |
| Typ připojení kompatibilní s: | 8 VCO® mužský 0.5 palce NPT samice 0.5 palce komprese 8 VCR® mužský 12 mm Swagelok 0.375 palce Swagelok W-těsnění 0.5 palce komprese dlouhé 8 VCR mužský dlouhý 8 VCO mužský dlouhý |
| Materiál těsnění: | Viton®, Buna, Neopren®, EPDM, Viton (kompatibilní s USP třída VI) |
| Maximální vstupní tlak: | 150 psig (nesmí překročit požadavek na tlakový rozdíl přes MFC) |
| Normální provozní tlakový rozdíl: | 30 až 55 psid (závisí na typu montáže) |
| Praskací tlak: | 1500 psig |
| Typická přesnost: | ±1% nastavené hodnoty pro > 20% až 100% plného rozsahu ±0.25% plného rozsahu pro 5% až 20% plného rozsahu |
| Opakovatelnost: | ±0.5% čtení |
| Rozlišení: | 0.1% plného rozsahu |
| Teplotní koeficient nulové hodnoty: | <0.05% plného rozsahu/°C |
| Teplotní koeficient rozsahu: | <0.08% čtení/°C |
| Tlakový koeficient vstupu: | <0.03% čtení/psi nebo méně |
| Typický čas ustálení: | 1-2 sekundy, typický nad 10% plného rozsahu @ 50 psi |
| Doba zahřátí: | 1 hodina |
| Provozní teplota: | 10-50°C |
| Vlhkost při skladování: | 0-95% relativní vlhkost, bez kondenzace |
| Teplota při skladování: | -20° až 65°C (-4° až 149° F) |
| Integrita externích úniků: | <1 x 10-9 |
| Integrita úniku přes uzavřený ventil: | <1.0% plného rozsahu při 40 psia na vakuum (<500 mTorr) |
| Příměsi materiálů v kontaktu s tekutinou: | 316L nerezová ocel, 17-7 nerezová ocel, Elgiloy®, 430FR |
| Povrchová úprava: | Průměrné Ra 16μ inch |
| Požadavky na napájení: | +15 až +24 VDC @ (<4 wattů) |
| Hmotnost: | <4.5 lbs (2.05 kg) |
