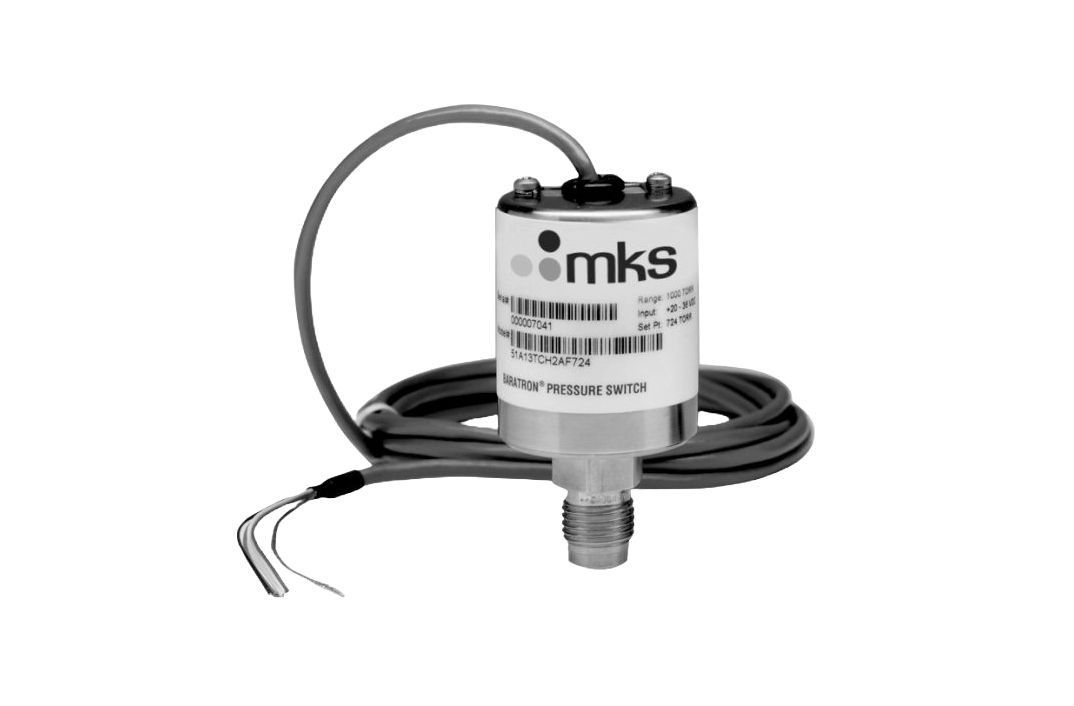

41C Baratron® jednovstupový
41C baratron pro tlaky 10 - 26 000 Torr nabízí přesnou a spolehlivou ochranu pro vakuové a tlakové procesy. Tyto spínače jsou navrženy pro aplikace, kde není požadován výstupní signál DC, a poskytují reléové výstupy, které lze snadno propojit s alarmy, ovladači ventilů, počítači, procesními řídicími jednotkami, zámky nákladů a dalšími ochrannými zařízeními. Model 41C je referenční na atmosférický tlak. Spínací bod lze nastavit tak, aby spínal nad, pod (obrácená kalibrace) nebo přesně na aktuálním atmosférickém tlaku.
Jednostranná konfigurace referenční na atmosférický tlak
Vynikající přesnost nastavení s nízkou hysterezí
Celokovová, celosvařovaná konstrukce vystavuje pouze nerezovou ocel a Inconel® pro odolnost vůči korozi
Reléový spínač lze nastavit tak, aby se zapínal nad nebo pod nastaveným bodem pro bezpečný provoz
Vysoká spolehlivost snižuje prostoje
Specifikace
| Typ | Tlakový spínač |
| Konfigurace | Jednostranný |
| Přesnost | ±0,5 % z plné škály (± teplotní koeficient) |
| Rozsah spínacího bodu | 5 % až 100 % z plné škály |
| Šířka pásma spínacího bodu | ±3 % z plné škály |
| Doba odezvy | <20 ms |
| Vnitřní objem | 3,3 cm³ |
| Teplotní koeficient | ±0,07 % z plné škály/°C |
| Materiály vystavené procesním plynům | Inconel a nerezová ocel 316L |
| Přetlak | 2 x plná škála nebo 45 psia, podle toho, co je vyšší |
| Výstupy | Elektromechanické relé - SPDT (izolované) kontakty s hodnocením až 1 A při 30 VDC rezistivně |
| Požadavky na napájení | 20-30 VDC |
| Provozní teplota prostředí | 0-50°C |
| Shoda | CE, UL uznáno* (cULus E520864), EN/IEC CB schváleno pro všechny národní odchylky *standardní MKS katalogová čísla pouze |
