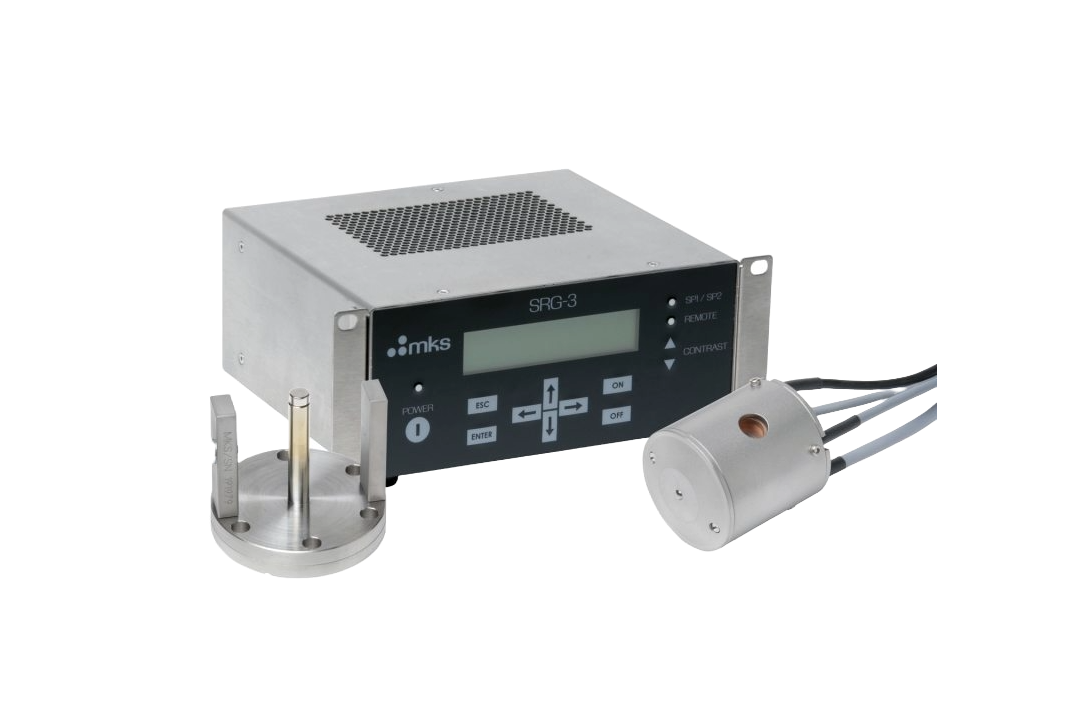

Spinning Rotor Gauge

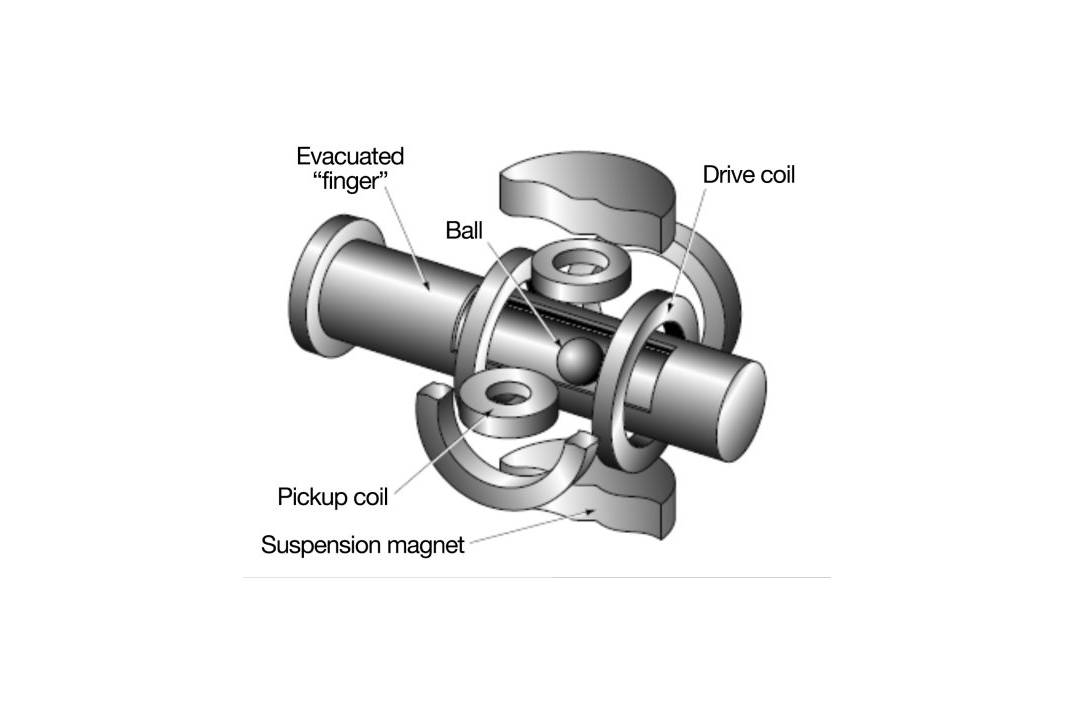

Spinning Rotor Gauge je vysoce vakuový měřicí přístroj, který funguje na základě měření viskózního odporu na magneticky levitující rotující kouli, což je přímo úměrné počtu molekul v komoře. Tento přístroj se běžně používá pro kalibraci a metrologii jiných vakuových senzorů, jako jsou studené katody a hot-filament ionizační trubice. Jeho přesnost je garantována na 1% čtení v rozsahu od 1 x 10^-2 Torr (mbar) do 5 x 10^-7 Torr (mbar).
Klíčové vlastnosti:
-
Kalibrační standard: Pro kalibraci v rozsahu vakuum 10^-2 až 10^-7 Torr, DKD traceable
-
Rozsah měření: Až 1 Torr/mbar (s nižší přesností)
-
Není citlivý: Na ionizační efekty z jiných vakuových měřičů
-
Materiály: Nerezové oceli na povrchu v kontaktu s médiem
-
Výstupy: Více výstupů jako RS232, USB, analogový vysoké rozlišení a diskrétní relé
-
Shoda: CE a RoHS
Specifikace:
| Rozsah měření | 5 x 10^-5 až 100 Pa |
| Přesnost | Až 1 Pa: 1% měřené hodnoty + U |
| 1 až 100 Pa: Zvyšující se až na 10% měřené hodnoty (typické) | |
| Stabilita | Lepší než 1% za rok |
| Displej | 4½ digit LCD displej |
| Jednotky displeje | Pa, mbar nebo Torr |
| Analogový výstup | 0-10 VDC, do zátěže min. 2kΩ, lineární nebo logaritmický |
| Relé | 2 SPDT relé, nastavitelné, jmenovitá spínací kapacita (rezistivní zátěž): 1A 30VDC, 0.5A 25VAC |
| Digitální komunikace | RS-232, USB (kompatibilní s USB 2.0) |
| Typ flangu | 2¾ CF, vyroben z nerezové oceli, bakeable až do 450°C (bez měřící hlavy) |
| Provozní teplota | Elektronika: 10-40°C |
| Měřící hlava: 10-50°C, koule/flange sestava bakeable do 450°C | |
| Kryt | Polovina 19-palcového racku nebo stolní, 241 x 185 x 88 mm |
| Hmotnost | Elektronika: 2.5 kg |
| Měřící hlava: 0.6 kg | |
| Měřící flange: 0.5 kg | |
| Napájení | 85 až 256 VAC, 47-63 Hz |
| Materiály v kontaktu s médiem | Koule a flange |
| Shoda | CE |
