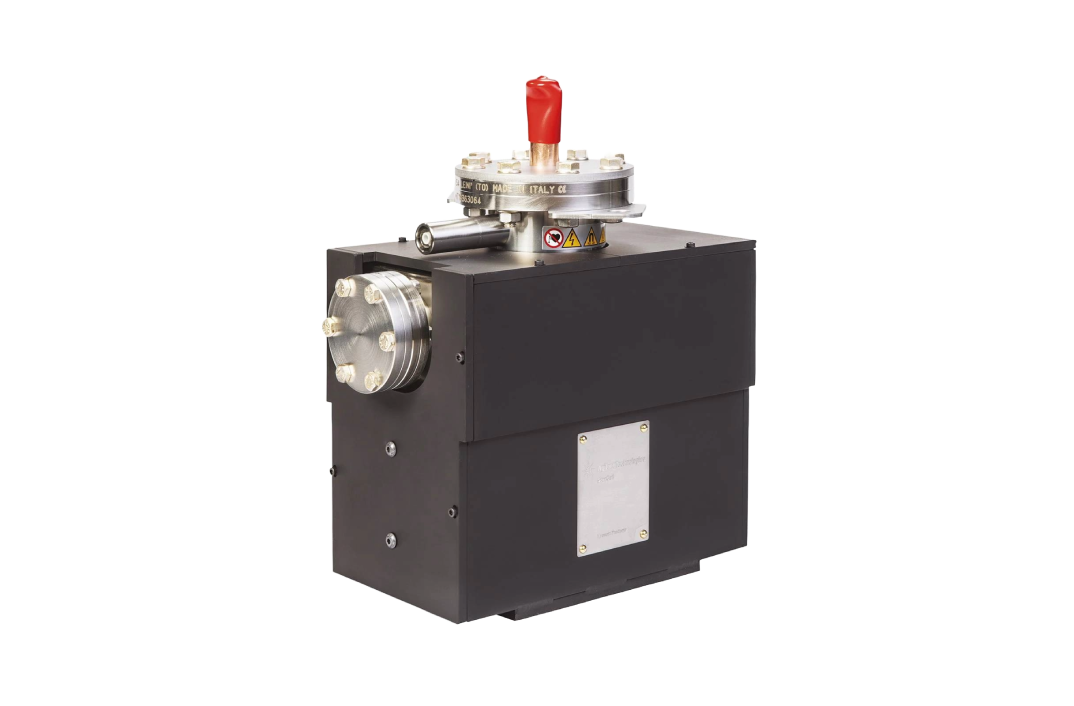

Kombinovaná NEG iontová vývěva 40-400

Agilent Ion CombiNEG 40-400 integruje vysokokapacitní D400-2 non-evaporable gettrovou cartridge do čerpadla VacIon s kapacitou 40 L/s. NEG cartridge poskytuje dodatečnou rychlost čerpání pro aktivní plyny (až 400 L/s pro vodík), zatímco iontové čerpadlo StarCell nabízí vysokou rychlost čerpání pro argon a další reziduální vzácné plyny. Výkon je dále zlepšen optimalizovaným magnetickým polem a vakuovým vypálením, což zajišťuje minimální výpustnost při nízkém tlaku. Vnitřní štít chrání životnost NEG.

Toto je jediné čerpadlo, které zvládá vysoké množství vzácných plynů, s nejvyšší rychlostí a kapacitou čerpání pro metan, argon a helium. Je určeno pro náročné aplikace, kde je vyžadována extra rychlost čerpání při ultrahigh a extrémně vysokém vakuu.

Vlastnosti:

• Rychlost Čerpání:

  • StarCell Ion Pump: Vynikající rychlosti čerpání pro vzácné plyny.

  • NEG Cartridge: Vysoká rychlost čerpání pro reaktivní plyny, což výsledně zajišťuje vysokou kombinovanou rychlost čerpání pro rychlejší pumpdown do UHV/XHV.

• NEG Cartridge:

  • Sinterovaný Design: Velmi kompaktní design s vysokou kvalitou, čímž se eliminuje riziko uvolňování prášku do systému, na rozdíl od nižší kvality práškově lisovaných NEG cartridge.

• Flange a Porty:

  • Vstupní Flange: ConFlat 4.5" (NW 63).

  • NEG Cartridge Flange: ConFlat 2.75".

• Flexibilita a Přizpůsobení:

  • Výběr různých orientací průchodek pro maximální flexibilitu.

• Vlastnosti:

  • Žádné Pohyblivé Části: Zajišťuje bezvibrační provoz pro citlivé aplikace.

  • Nízký Únikový Proud: Poskytuje stabilní čtení vakuového tlaku.

  • Nízké Magnetické Pole: Minimalizuje rušení systému.

  • Vakuové Zpracování: Vakuově zpracováno při >400 °C a uzavřeno pod vakuem pro zajištění čistoty a integrity vaku před instalací.

Technické Specifikace:

• Typ Elementu: StarCell, Diode, SEM

• Styl Průchodky: Fischer

• Výkon Ohřívače: 250 W

• Napětí Ohřívače: 100-120/200-240 V

• Vstupní Flange: 4 ½ inch CFF (NW 63)

• Maximální Teplota Pečení: 350 °C

• Maximální Počáteční Tlak: ≤ 5 x 10⁻² mbar

• Doba Života: 80 000 hodin

• Konečný Tlak: < 1 x 10⁻¹¹ mbar

• Hmotnost (Čerpadlo pouze): 17 kg (37 lbs)
