Kombinovaná NEG iontová vývěva 150-1000/2000

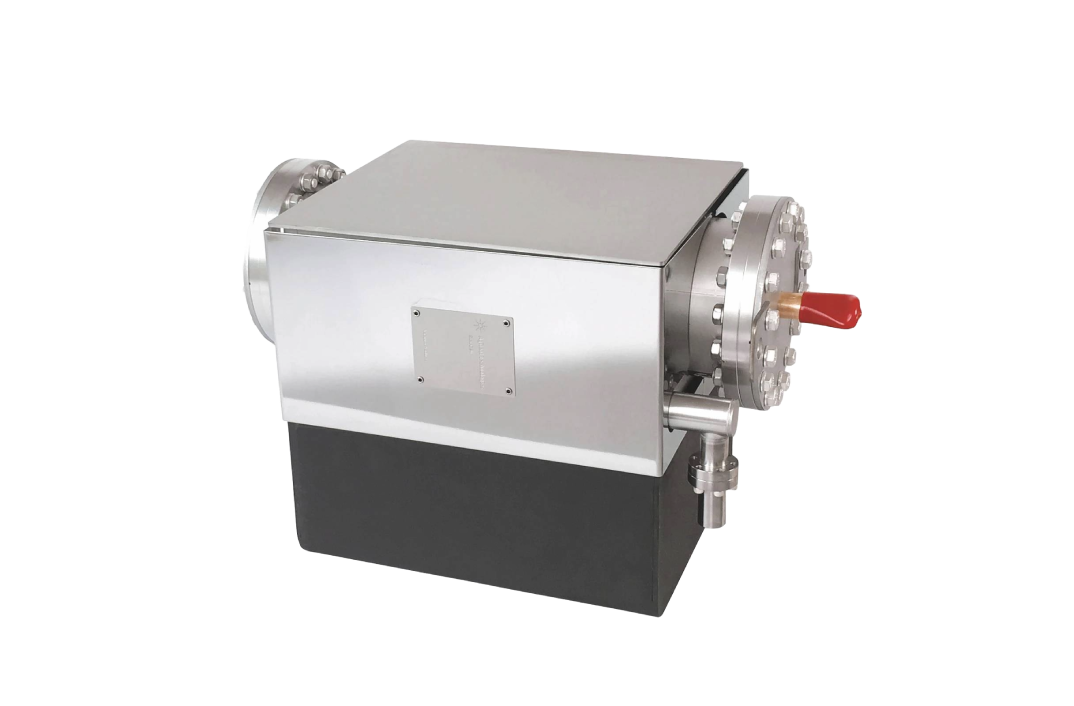

Agilent Ion CombiNEG 150-1000 a 150-2000 integrují vysokokapacitní NEG cartridge (D1000 nebo D2000) do čerpadla VacIon s kapacitou 150 L/s. StarCell nebo diode iontové čerpadlo poskytuje vysokou rychlost čerpání pro argon a další reziduální vzácné plyny, zatímco NEG cartridge nabízí vysokou rychlost čerpání pro gettrové plyny, čímž poskytuje unikátní výhodu současného zpracování vysokých množství vzácných plynů, vodíku a dalších gettrových plynů. Vnitřní ochranný štít maximalizuje životnost NEG.

Tyto kompaktní a univerzální čerpadla Ion CombiNEG 150-1000/2000 jsou určena pro náročné aplikace, kde je vyžadována extra rychlost čerpání při ultrahigh a extrémně vysokém vakuu.

Vlastnosti:

• Rychlost Čerpání:

  • StarCell nebo Diode Ion Pump: Vynikající rychlosti čerpání pro vzácné plyny.

  • NEG Cartridge: Vysoká rychlost čerpání pro reaktivní plyny, což umožňuje vysokou kombinovanou rychlost čerpání pro rychlejší pumpdown do UHV/XHV.

• NEG Cartridge:

  • Sinterovaný Design: Kompaktní design s vysokou kvalitou, čímž se eliminuje riziko uvolňování prášku do systému, na rozdíl od nižší kvality práškově lisovaných NEG cartridge.

• Flange a Porty:

  • Vstupní Flange: ConFlat 6" (NW 100).

  • Boční Port: Další ConFlat 6" port pro NEG cartridge.

• Flexibilita a Přizpůsobení:

  • Výběr různých orientací průchodek pro maximální flexibilitu.

• Vlastnosti:

  • Žádné Pohyblivé Části: Zajišťuje bezvibrační provoz pro citlivé aplikace.

  • Nízký Únikový Proud: Poskytuje stabilní čtení vakuového tlaku.

  • Nízké Magnetické Pole: Minimalizuje rušení systému.

  • Vakuové Zpracování: Vakuově zpracováno při >400 °C a uzavřeno pod vakuem pro zajištění čistoty a integrity vaku před instalací.

Technické Specifikace:

• Typ Elementu: StarCell

• Styl Průchodky: Fischer

• Výkon Ohřívače: 480 W

• Napětí Ohřívače: 100-120/200-240 V

• Vstupní Flange: 6 inch CFF (NW 100)

• Maximální Teplota Pečení: 350 °C

• Maximální Počáteční Tlak: ≤ 5 x 10⁻² mbar

• Doba Života: 80 000 hodin

• Konečný Tlak: < 1 x 10⁻¹¹ mbar

• Hmotnost (Čerpadlo pouze): 43 kg (94 lbs)
