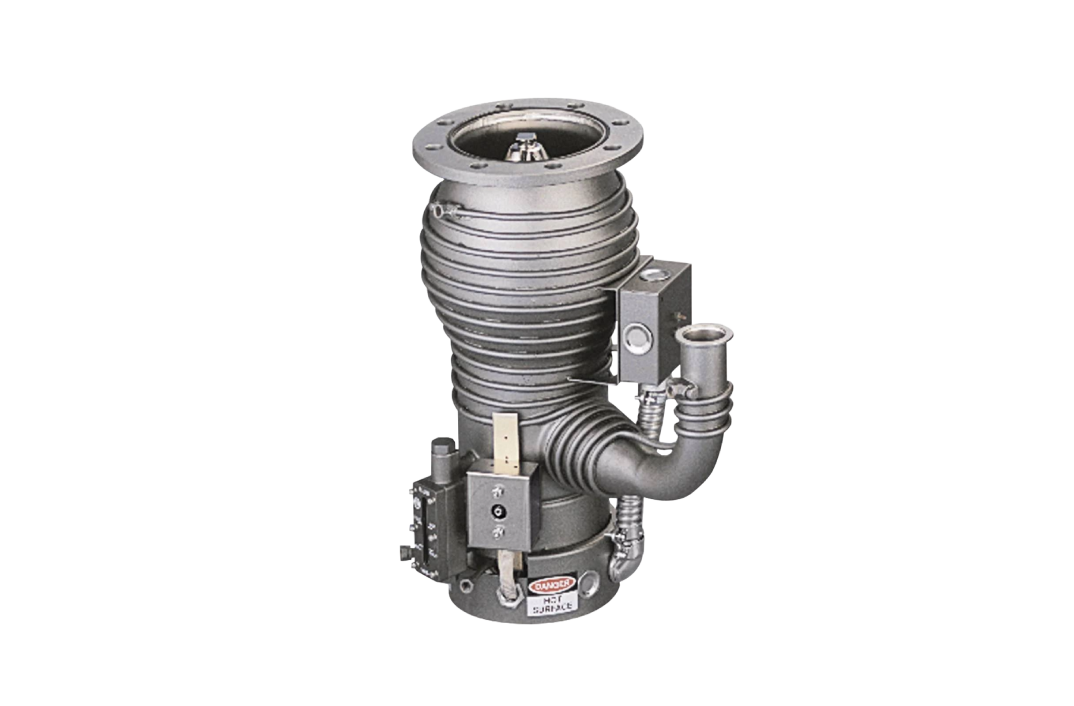

Difúzní vývěva VHS-4

VHS-4 je difuzní čerpadlo s vysokým čerpacím výkonem až 750 L/s. Lze jej objednat s ASA nebo ISO flangemi, standardními nebo prodlouženými chladicími víčky a různými napětími. Všechna čerpadla VHS mají nerezovou ocelovou těleso, sklo pro sledování hladiny kapaliny a systém pro plnění a vypouštění, což usnadňuje údržbu kapaliny. Patentovaný Bulge Contour zvyšuje zachytávání plynů a udržuje nižší tlak. Žebrované kotle zvyšují povrchovou plochu, což prodlužuje životnost čerpací kapaliny.

Aplikace: Toto čerpadlo je ideální pro vysoké vakuum a průmyslové aplikace, jako jsou vakuové pece, tepelné zpracování, metalizace a povlakovací procesy pro optické čočky, elektroniku a ochranné filmové vrstvy.

Vlastnosti:

• Patentovaný Bulge Contour: Zvyšuje zachytávání plynů.

• Sklo pro sledování hladiny kapaliny: Rychlé zobrazení stavu kapaliny v čerpadle.

• Systém pro plnění a vypouštění: Usnadňuje údržbu kapaliny.

• Fractionating jet: Čistí čerpací kapalinu pro čistší provoz.

• Vysoká tolerance předtlaku: Vysoká schopnost snášet předtlak.

• Plná tepelná ochrana: Chrání proti přehřátí.

• Nerezová ocel: Těleso, flanga a tryska jsou vyrobeny z nerezové oceli.

• Žebrovaný kotel: Zvyšuje povrchovou plochu a prodlužuje životnost kapaliny.

• Foreline baffle: Zabraňuje ztrátě kapaliny do podkladového systému.

• Rychlé chlazení: Standardní rychlé chlazení.

Technické parametry:

• Rychlost čerpání - Vzduch: 750 L/s

• Rychlost čerpání - He/H2: 940 L/s

• Maximální průtok: 1.5 T-L/s (2.0 mbar-L/s)

• Provozní rozsah: 2 x 10^-3 do <5 x 10^-9 Torr (2.7 x 10^-3 do <6.5 x 10^-9 mbar)

• Doba zahřívání: 10 min

• Doba chlazení: 10 min

• Příkon čerpadla: 1450 W

• Hmotnost čerpadla: 55 lbs (25 kg)

• Požadovaný podkladový pumpa: ≥ 10 cfm (17 m³/hr)

• Typ kapaliny: Olej

• Kapalina náplně: 300 CC

• Předtlak - Plné zatížení: 0.55 Torr (0.73 mbar)

• Předtlak - Bez zatížení: 0.65 Torr (0.86 mbar)

• Rychlost zpětného toku: 5 x 10^-4 mg/cm²/min

• Vstupní napětí: 120, 208, 240, 400, 480 V

• Elektrické požadavky: 1 fázové, 50/60 Hz

• Teplota chladicí vody - Požadavek: 60-80 °F (15-26 °C)

• Průtok chladicí vody - Požadavek: 0.15 gpm (34 L/hr)

VHS-4 je výkonné a spolehlivé difuzní čerpadlo, které je ideální pro náročné aplikace vyžadující vysokou rychlost čerpání a dlouhou životnost.
