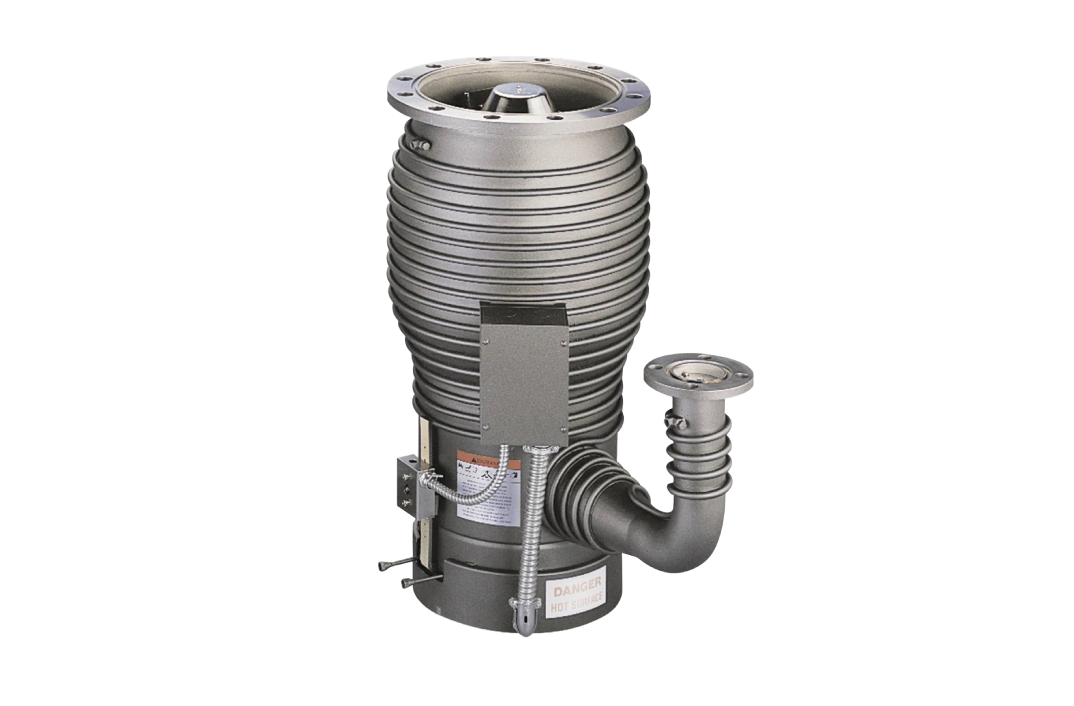

Difúzní vývěva VHS-10

VHS-10 je vysoce výkonné difuzní čerpadlo s maximální rychlostí čerpání až 3650 L/s. Lze jej objednat s ASA nebo ISO flangemi, standardními nebo prodlouženými chladicími víčky a různými napětími. Patentovaný design Bulge Contour zvyšuje zachytávání plynů a udržuje nižší tlak. Všechna čerpadla řady VHS jsou vybavena sklem pro sledování hladiny kapaliny a systémem pro plnění a vypouštění, což umožňuje nepřetržité sledování a snadnou údržbu čerpací kapaliny. Žebrované kotle zvyšují povrchovou plochu a prodlužují životnost čerpací kapaliny.

Aplikace: Toto čerpadlo je ideální pro průmyslové aplikace, jako jsou vakuové pece, tepelné zpracování, metalizace a povlakování optických čoček, elektroniky a ochranných filmových vrstev.

Vlastnosti:

• Patentovaný Bulge Contour: Zvyšuje zachytávání plynů.

• Sklo pro sledování hladiny kapaliny: Rychlé zobrazení stavu kapaliny v čerpadle.

• Systém pro plnění a vypouštění: Usnadňuje údržbu kapaliny.

• Vysoký průtok: Vysoký výkon čerpání.

• Fractionating jet: Čistí čerpací kapalinu pro čistší provoz.

• Vysoká tolerance předtlaku: Vysoká schopnost snášet předtlak.

• Plná tepelná ochrana: Chrání proti přehřátí.

• Nerezová ocel: Těleso čerpadla vyrobené z nerezové oceli.

• Žebrovaný kotel: Zvyšuje povrchovou plochu a prodlužuje životnost kapaliny.

• Rychlé chlazení: Standardní rychlé chlazení.

Technické parametry:

• Rychlost čerpání - Vzduch: 3650 L/s

• Rychlost čerpání - He/H2: 4560 L/s

• Maximální průtok: 6.3 T-L/s (8.4 mbar-L/s)

• Provozní rozsah: 1.7 x 10^-3 do <5 x 10^-9 Torr (2.3 x 10^-3 do <6.5 x 10^-9 mbar)

• Doba zahřívání: 15 min

• Doba chlazení: 25 min

• Příkon čerpadla: 4400 W

• Hmotnost čerpadla: 150 lbs (68 kg)

• Požadovaný podkladový pumpa: ≥ 30 cfm (51 m³/hr)

• Typ kapaliny: Olej

• Kapalina náplně: 1000 CC

• Předtlak - Plné zatížení: 0.55 Torr (0.72 mbar)

• Předtlak - Bez zatížení: 0.65 Torr (0.85 mbar)

• Rychlost zpětného toku: 5.0 x 10^-4 mg/cm²/min

• Vstupní napětí: 208, 240, 380, 400, 440, 480, 575 V

• Elektrické požadavky: 3 fázové, 50/60 Hz

• Teplota chladicí vody - Požadavek: 60-80 °F (15-26 °C)

• Průtok chladicí vody - Požadavek: 0.5 gpm (115 L/hr)

VHS-10 je vysoce efektivní difuzní čerpadlo, které poskytuje vysokou rychlost čerpání a je vhodné pro náročné průmyslové aplikace vyžadující vysoký výkon a spolehlivost.
