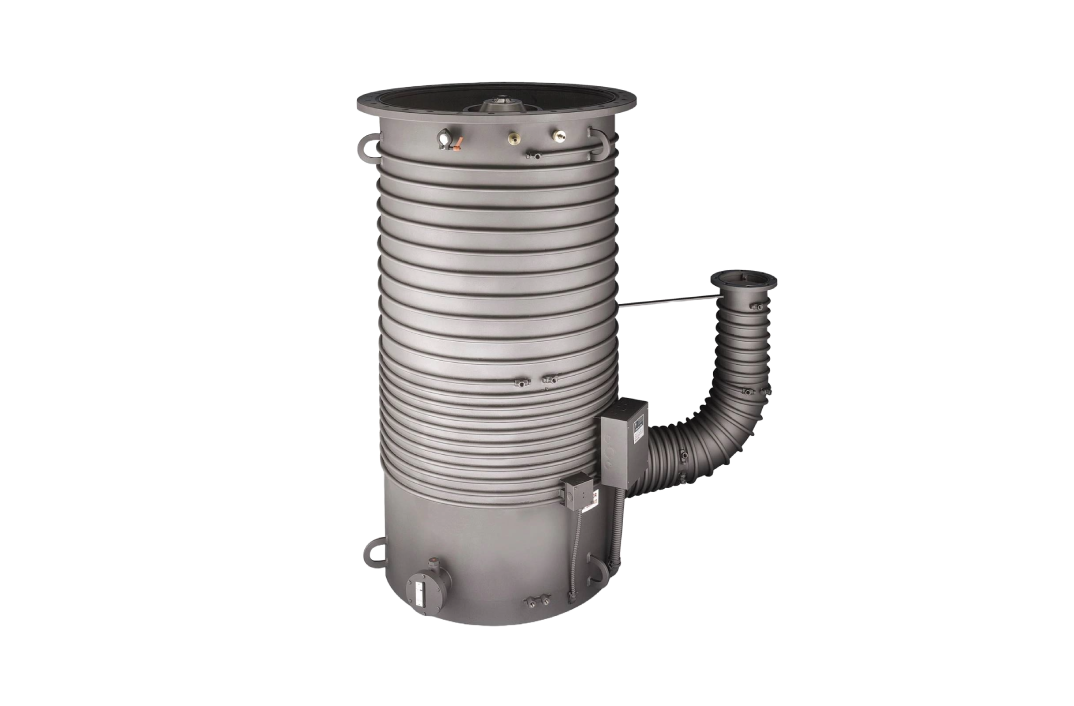

Difúzní vývěva NHS-35

Agilent NHS-35 je vysoce výkonné difuzní čerpadlo s maximální rychlostí čerpání až 28 000 L/s. Díky plně optimalizovanému parnímu jetu, robustnímu designu kotle a tepelným ochranám je čerpadlo navrženo pro dlouhotrvající bezúdržbový provoz. Je k dispozici s 35palcovým ASA nebo ISO 1000F (s šrouby) přírubovým připojením.

Aplikace: Toto čerpadlo je ideální pro průmyslové aplikace, jako jsou vakuové pece, tepelné zpracování, metalizace a povlakování optických čoček, elektroniky a ochranných filmových vrstev.

Vlastnosti:

  • Pětistupňový frakcionační jet: Čistí čerpací kapalinu a zajišťuje nízký základní tlak.

  • Systém plnění a vypouštění: Umožňuje snadnou výměnu čerpací kapaliny.

  • Robustní design kotle: Stabilní a spolehlivý výkon i za různých provozních podmínek.

  • Vysoká tolerance předtlaku: Efektivní výkon při vysokém předtlaku.

  • Nízký základní tlak: Vysoký výkon čerpání s nízkým základním tlakem.

  • Plná tepelná ochrana: Ochrana proti přehřátí a přetížení.

  • Sklo pro sledování hladiny kapaliny: Rychlé zobrazení stavu kapaliny v čerpadle.

Technické parametry:

  • Rychlost čerpání - Vzduch: 28 000 L/s

  • Rychlost čerpání - Vzduch, podle AVS 4.1 (1963): 50 000 L/s

  • Rychlost čerpání - He/H₂: 35 000 L/s

  • Maximální průtok: 25 T-L/s (33 mbar-L/s)

  • Provozní rozsah: 9 × 10⁻⁴ do < 5 × 10⁻⁸ Torr (1.2 × 10⁻³ do < 6.5 × 10⁻⁸ mbar)

  • Doba zahřívání: 60 min

  • Doba chlazení: 60 min

  • Příkon čerpadla: 24 000 W

  • Hmotnost čerpadla: 1500 lbs (680.4 kg)

  • Požadovaný podkladový pumpa: ≥ 300 cfm (510 m³/hr)

  • Typ kapaliny: Olej

  • Kapalina náplně: 11 356 CC

  • Předtlak - Plné zatížení: 0.40 Torr (0.52 mbar)

  • Předtlak - Bez zatížení: 0.55 Torr (0.71 mbar)

  • Rychlost zpětného toku: 5 × 10⁻⁴ mg/cm²/min

  • Vstupní napětí: 200, 240, 380, 400, 415, 440, 480, 575 V

  • Elektrické požadavky: 3 fázové, 50/60 Hz

  • Teplota chladicí vody - Požadavek: 60-80 °F (15-26 °C)

  • Průtok chladicí vody - Požadavek: 4.0 gpm (910 L/hr)

Agilent NHS-35 je navrženo pro maximální výkon v průmyslových aplikacích, kde je kladen důraz na vysokou rychlost čerpání a spolehlivost.
