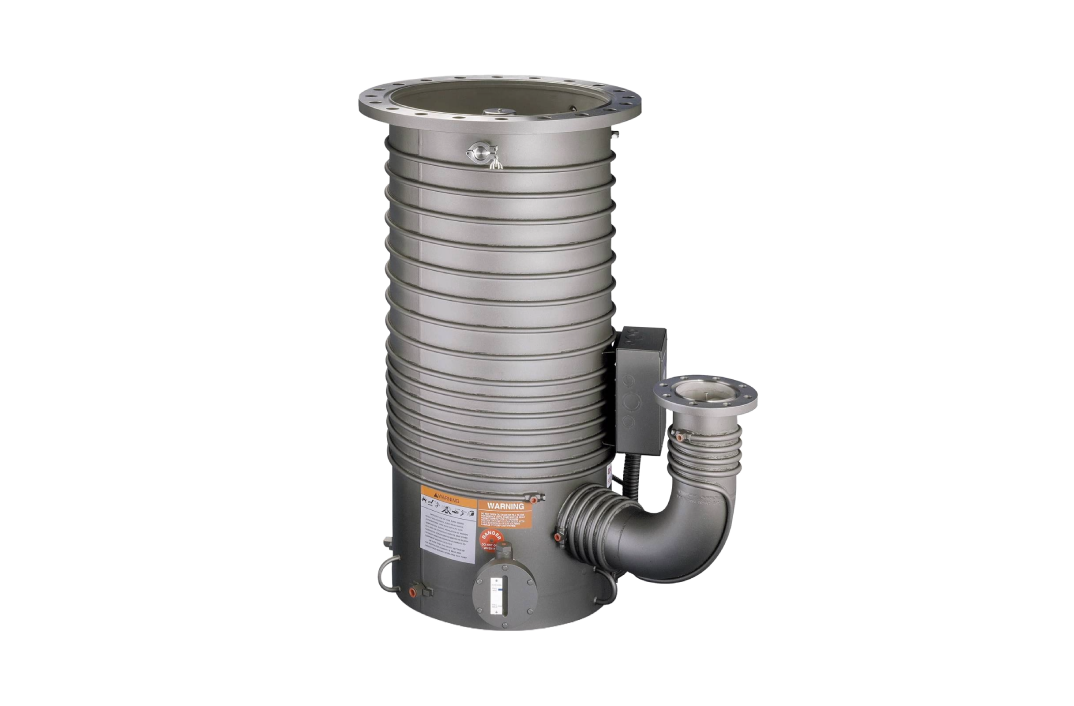

Difúzní vývěva HS-20

Agilent HS-20 je vysoce výkonné difuzní čerpadlo s maximální rychlostí čerpání až 10,000 L/s. S plně optimalizovaným parním jetem, robustním designem kotle a tepelnou ochranou je čerpadlo navrženo pro bezúdržbový provoz po mnoho let. Je k dispozici s 20palcovým ASA nebo ISO 630K přírubovým připojením.

Aplikace: Toto čerpadlo je ideální pro průmyslové aplikace, jako jsou vakuové pece, tepelné zpracování, metalizace a povlakování optických čoček, elektroniky a ochranných filmových vrstev.

Vlastnosti:

• Pětistupňový frakcionační jet: Čistí čerpací kapalinu a zajišťuje nízký základní tlak.

• Vysoká tolerance předtlaku: Efektivní výkon i při vysokém předtlaku.

• Plná tepelná ochrana: Ochrana proti přehřátí a přetížení.

• Sklo pro sledování hladiny kapaliny: Rychlé zobrazení stavu kapaliny v čerpadle.

• Systém plnění a vypouštění: Umožňuje snadnou údržbu čerpací kapaliny.

• Standardní port pro měření tlaku (NW-25) pod přírubou: Pro snadné měření a monitoring.

• Foreline baffle: Zabraňuje ztrátě kapaliny do podkladového systému.

• Volitelný halo baffle: Snižuje zpětný tok bez přidání výšky.

Technické parametry:

• Rychlost čerpání - Vzduch: 10,000 L/s

• Rychlost čerpání - Vzduch, podle AVS 4.1 (1963): 17,500 L/s

• Rychlost čerpání - He/H2: 12,500 L/s

• Maximální průtok: 12.5 T-L/s (16.7 mbar-L/s)

• Provozní rozsah: 1.3 x 10^-3 do 5 x 10^-8 Torr (1.7 x 10^-3 do 6.5 x 10^-8 mbar)

• Doba zahřívání: 45 min

• Doba chlazení: 45 min

• Příkon čerpadla: 12,000 W

• Hmotnost čerpadla: 600 lbs (272.2 kg)

• Požadovaný podkladový pumpa: ≥ 100 cfm (170 m³/hr)

• Typ kapaliny: Olej

• Kapalina náplně: 4731 CC

• Předtlak - Plné zatížení: 0.55 Torr (0.72 mbar)

• Předtlak - Bez zatížení: 0.65 Torr (0.85 mbar)

• Rychlost zpětného toku: 1.5 x 10^-3 mg/cm²/min

• Vstupní napětí: 208, 240, 380, 400, 415, 440, 460, 480, 575 V

• Elektrické požadavky: 3 fázové, 50/60 Hz

• Teplota chladicí vody - Požadavek: 60-80 °F (15-26 °C)

• Průtok chladicí vody - Požadavek: 1.5 gpm (340 L/hr)

Agilent HS-20 je čerpadlo navržené pro nejnáročnější průmyslové aplikace, které vyžadují vysokou rychlost čerpání a stabilní výkon.
