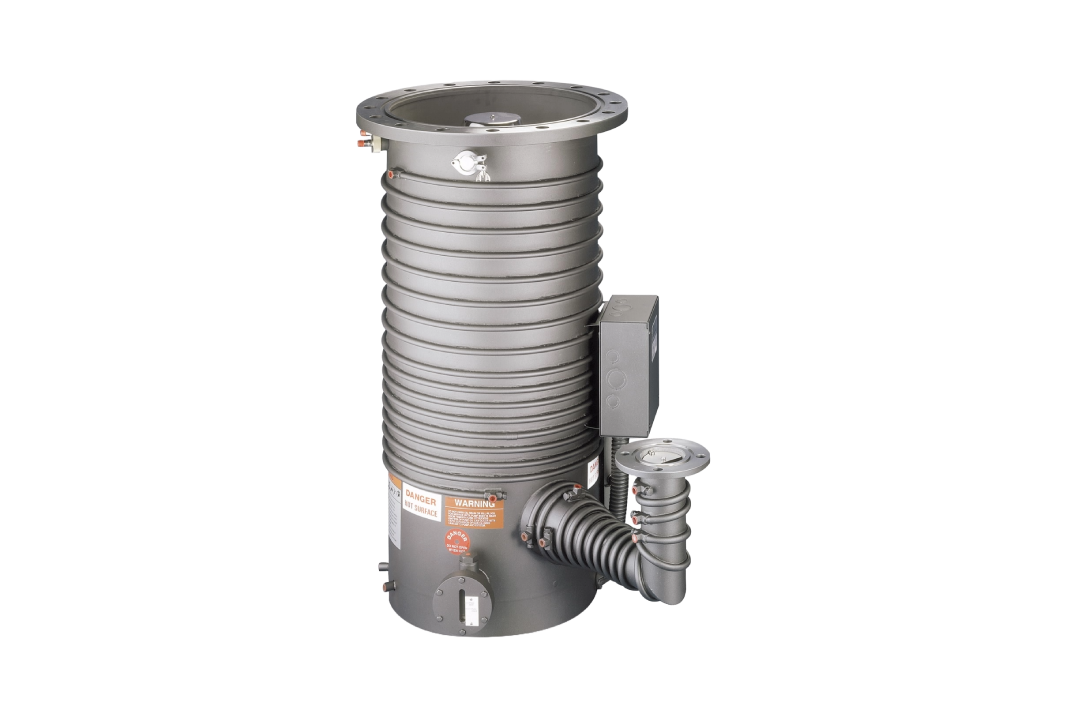

Difúzní vývěva HS-16

Agilent HS-16 je vysoce výkonné difuzní čerpadlo s maximální rychlostí čerpání až 6000 L/s. Díky optimalizovanému parnímu jetu, robustnímu designu kotle a tepelné ochraně je čerpadlo navrženo pro bezúdržbový provoz po mnoho let. Je k dispozici s 16palcovým ASA nebo ISO 500K přírubovým připojením.

Aplikace: Toto čerpadlo je ideální pro průmyslové aplikace, jako jsou vakuové pece, tepelné zpracování, metalizace a povlakování optických čoček, elektroniky a ochranných filmových vrstev.

Vlastnosti:

• Systém plnění a vypouštění: Umožňuje snadnou údržbu čerpací kapaliny.

• Pětistupňový frakcionační jet: Čistí čerpací kapalinu pro čistější provoz.

• Stabilní a spolehlivý výkon: Účinný i při širokém rozsahu provozních podmínek.

• Foreline baffle: Zabraňuje ztrátě kapaliny do podkladového systému.

• Sklo pro sledování hladiny kapaliny: Rychlé zobrazení stavu kapaliny v čerpadle.

• Vysoká tolerance předtlaku: Vysoká schopnost snášet předtlak.

• Nízký konečný tlak: Efektivní výkon při nízkém tlaku.

• Robustní design kotle: Vysoká odolnost a dlouhá životnost.

• Vysoký průtok a rychlost čerpání: Efektivní výkon v průmyslových aplikacích.

Technické parametry:

• Rychlost čerpání - Vzduch: 6000 L/s

• Rychlost čerpání - Vzduch, podle AVS 4.1 (1963): 10000 L/s

• Rychlost čerpání - He/H2: 7500 L/s

• Maximální průtok: 9.5 T-L/s (11.7 mbar-L/s) při 8100 W

• Provozní rozsah: 2 x 10^-3 do <5 x 10^-8 Torr (1.3 x 10^-3 do <6.5 x 10^-8 mbar)

• Doba zahřívání: 30 min

• Doba chlazení: 30 min

• Příkon čerpadla: 8100 W

• Hmotnost čerpadla: 500 lbs (227 kg)

• Požadovaný podkladový pumpa: ≥ 80 cfm (136 m³/hr)

• Typ kapaliny: Olej

• Kapalina náplně: 2839 CC

• Předtlak - Plné zatížení: 0.55 Torr (0.72 mbar)

• Předtlak - Bez zatížení: 0.65 Torr (0.85 mbar)

• Rychlost zpětného toku: 1.5 x 10^-3 mg/cm²/min

• Vstupní napětí: 208, 240, 380, 400, 415, 460, 480, 575 V

• Elektrické požadavky: 3 fázové, 50/60 Hz

• Teplota chladicí vody - Požadavek: 60-80 °F (15-26 °C)

• Průtok chladicí vody - Požadavek: 1.5 gpm (340 L/hr)

Agilent HS-16 je výkonné difuzní čerpadlo, které poskytuje vysokou rychlost čerpání a stabilní výkon, což ho činí ideálním pro náročné průmyslové aplikace.
